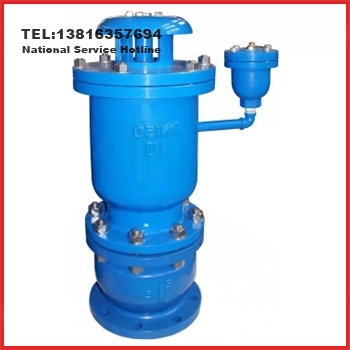

一、彌合性水錘預防閥產品概述
彌合性水錘預防閥組
包括主排氣閥，其閥體下方設有開孔，微量排氣閥通過管道連接開孔與主排氣閥連通，主排氣閥進口處設有緩沖閥組，緩沖閥組包括緩沖閥體，緩沖閥體內吊裝有導
向軸，緩沖板套裝在導向軸上，緩沖板上設有節流孔。當水柱在重力以及負壓作用下回流，主排氣閥壓力為正壓，緩沖板在正壓氣流下沿著導向軸升起將緩沖閥組出
口堵住，使得主排氣閥流量變小，此時分離水柱的空氣不能快速排出，因此抑制水柱回流，防止水柱彌合撞擊，從根本上消除彌合水錘，經過一定時間，吸入的空氣
通過節流孔排出，水流進入主排氣閥，主排氣閥浮球升起關閉，同時緩沖板降落。
彌合性水錘預防閥通過設在主排氣閥進口的緩沖閥組抑制水柱回流，防止水柱彌合撞擊，從根本上消除彌合水錘。本產品具有緩沖功能而不影響排氣和吸氣等特點，特別適用于對水泵啟動頻繁的情況。
二、彌合性水錘預防閥主要零部件材料表
序號
|
零 件 名 稱
|
材料名稱
|
1
|
閥 體
|
HT200
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
2
|
浮 球
|
SUS304
|
SUS304
|
SUS304
|
SUS304
|
SUS316
|
SUS316L
|
3
|
密 封 組 件
|
NBR/EPDM
|
NBR/EPDM
|
NBR/EPDM
|
NBR/EPDM
|
NBR/EPDM
|
NBR/EPDM
|
4
|
閥 蓋
|
HT200
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
5
|
排 氣 罩
|
HT200
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
6
|
微量排氣閥
|
HT200
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
7
|
緩 沖 閥 塞
|
HT200
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
三、彌合性水錘預防閥主要技術規范表
設計制造
|
JB/T 12386-2015 給水管道進排氣閥
|
法蘭標準
|
GB/T 17241.6-2008、JB/T 79.1-1994、GB/T 9113-2010等
|
試壓標準
|
GB/T13927-2008 工業閥門 壓力試驗
|
使用溫度
|
0℃-85℃
|
適用介質
|
清水、原水(注：不能用于污水系統)
|
四、彌合性水錘預防閥主要外型尺寸表
尊敬的用戶！如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準、閥體及內件材料等，本產品在使用過程中壓力不能低于0.03MPa，如低于0.03MPa排氣閥容易漏水，必須配一只閥門作為檢修用。更多相關產品請瀏覽：
