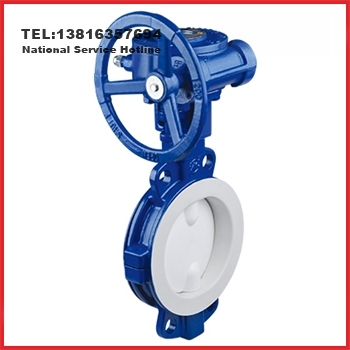

一、D371F4對夾式襯氟蝶閥產品概述D371F4對夾式襯氟蝶閥是一種利用氟塑料的可塑性加工原理，將需要模壓的蝶閥零件放入模具中，送入加熱爐內加溫到一定溫度，如將氟塑料加熱到290℃～370℃使其熔融，在7～12MPa壓力下，使熔體充滿模具、壓實，冷至150℃脫模，即待到氟塑料襯于普通的鋼鐵表面，以隔絕金屬與強腐蝕性介質直接接觸的鋼制襯氟塑料蝶閥，該閥既解決了氟塑料強度低和不能承受高壓力的問題，又解決了鋼鐵材料不耐腐蝕的問題。本產品具有優良的耐熱性、耐寒性，以及良好的電絕緣性和優異的化學穩定性，可耐各種強酸、強堿和強氧化劑的腐蝕。
D371F4對夾式襯氟蝶閥的連接方式為對夾連接并采用中線密封，其適用工況為公稱壓力不大于PN16、公稱尺寸DN50~DN1200；適用溫度按所選用的不同材料(金屬材料和非金屬材料)能承受的溫度綜合評定。如鋼制襯氟塑料WCB + F46材料，使用溫度為-29℃~150℃，限定最高值不超過150℃；適用介質為低粘度酸、堿、鹽類等腐蝕性氣體或液體，主要指酸性、堿性、有機和無機溶劑等強腐蝕性介質，低粘度是相對濃度較高的顆粒狀介質而言。本產品低摩擦性和自潤滑性非常好，所走的介質為液體時，全開位置管道內介質的流速小于3m/s。
二、D371F4對夾式襯氟蝶閥主要零件材料
序號
|
零件名稱
|
材料名稱
|
1
|
閥 體
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
2
|
蝶 板
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
3
|
閥 桿
|
2Cr13
|
2Cr13
|
0Cr18Ni9
|
0Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
4
|
襯 里 層
|
F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PO聚烯烴、PFA可溶性聚四氟乙烯
|
5
|
閥 座
|
F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PO聚烯烴、PFA可溶性聚四氟乙烯
|
6
|
O 型 圈
|
FPM
|
FPM
|
FPM
|
FPM
|
FPM
|
7
|
彈 性 墊
|
硅橡膠
|
硅橡膠
|
硅橡膠
|
硅橡膠
|
硅橡膠
|
8
|
螺 栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
0Cr17Ni12Mo2
|
9
|
螺 母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr17Ni12Mo2
|
三、D371F4對夾式襯氟蝶閥主要性能規范
公稱壓力PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
殼體試驗壓力(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
高壓液密封試驗壓力(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
低壓氣密封試驗壓力(MPa)
|
0.6
|
0.6
|
0.6
|
0.6
|
設計制造
|
GB/T 26144-2010 法蘭和對夾連接鋼制襯氟塑料蝶閥
|
結構長度
|
GB/T 12221-2005 金屬閥門 結構長度
|
法蘭標準
|
GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、SH/T 3406等
|
檢驗驗收
|
HG/T 3704-2003 氟塑料襯里閥門通用技術條件
|
壓力試驗
|
GB/T 13927-2008 工業閥門 壓力試驗
|
四、D341F46對夾式襯氟蝶閥主要外型尺寸
尊敬的用戶！如果你需訂購我廠襯氟蝶閥系列產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體和襯里層材料、使用溫度、法蘭執行標準及法蘭密封面形式等，本產品可根據工況需要采用全襯和半襯里，其應盡量避免使用固體顆粒的介質。更多相關產品請瀏覽：
