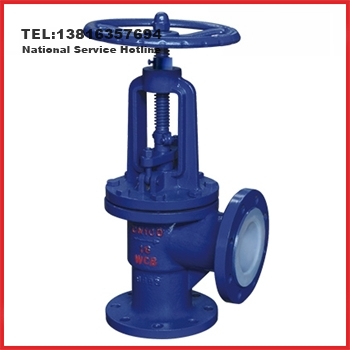

一、J44F46襯氟角式截止閥產品概述
J44F46襯氟截止閥是一種閥體、閥瓣分別內襯和外襯氟塑料層，閥蓋與閥體相連的內壁均勻內襯有一層氟塑料，閥瓣上端的外襯里層與其四周的填料函密封，填料函采用聚四氟乙烯材料制成，適合于帶腐蝕性的介質運行使用的襯氟角式截止閥，其閥體內設置有相互垂直的流體通道，閥門進出口被設計成90度角，特別適合安裝在石油、化工等管路系統的拐角處做截斷介質用，本產品具有結構簡單，密封嚴密，耐腐蝕性能強等優點。
J44F46襯氟角式截止閥安裝時是將閥體固定在安裝平臺上，將清理研磨后的閥瓣放入閥體，使兩者密封貼合，然后蓋上閥蓋，均勻鎖緊法蘭螺栓，接著在閥蓋填料函內裝入聚四氟乙烯填料，放上填料壓蓋，將填料壓蓋壓緊使介質不會從填料函處泄漏，接著裝入閥桿，將閥桿與閥瓣通過連接套連接牢固，然后在閥桿上擰入調節螺母，并確定好位置，最后放上手輪、墊片，擰緊手輪螺母，轉動手輪帶動閥桿上下移動，從而控制閥門的啟閉。
二、J44F46襯氟角式截止閥主要零件材料
序號
|
零件名稱
|
材料名稱
|
1
|
閥 體
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
2
|
閥 蓋
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
3
|
閥 瓣
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
4
|
閥 桿
|
2Cr13
|
2Cr13
|
0Cr18Ni9
|
0Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
5
|
襯 里 層
|
F46/FEP聚全氟乙丙烯、F3/PCTFE聚三氟氯乙烯、PO聚烯烴、PFA可溶性聚四氟乙烯
|
6
|
閥 座
|
F46/FEP聚全氟乙丙烯、F3/PCTFE聚三氟氯乙烯、PO聚烯烴、PFA可溶性聚四氟乙烯
|
7
|
填 料
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
8
|
閥桿螺母
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
9
|
填料壓蓋
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
10
|
支 架
|
QT450
|
WCB
|
CF8
|
CF8
|
CF8
|
11
|
螺 栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
0Cr17Ni12Mo2
|
12
|
螺 母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr17Ni12Mo2
|
三、J44F46襯氟角式截止閥主要性能規范
公稱壓力PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
殼體試驗壓力(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
高壓液密封試驗壓力(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
低壓氣密封試驗壓力(MPa)
|
0.6
|
0.6
|
0.6
|
0.6
|
設計制造
|
GB/T 12233-2006、GB/T 12235-2007
|
結構長度
|
GB/T 12221-2005 金屬閥門 結構長度
|
法蘭標準
|
GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、SH/T 3406等
|
檢驗驗收
|
HG/T 3704-2003 氟塑料襯里閥門通用技術條件
|
壓力試驗
|
GB/T 13927-2008 工業閥門 壓力試驗
|
四、J44F46襯氟角式截止閥主要外型尺寸
尊敬的用戶！如果你需訂購我廠襯氟截止閥系列產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體和襯里層材料、使用溫度、法蘭執行標準及法蘭密封面形式等，我廠可按客戶需求承接定制，本產品安裝時注意介質的流向，嚴格按閥門流向箭頭指示的方向安裝，其1.0MPa常規口徑為DN15~300，1.6MPa為DN15~200。更多相關產品請瀏覽：
