一、ZHQ-S礫石阻火器產品概述

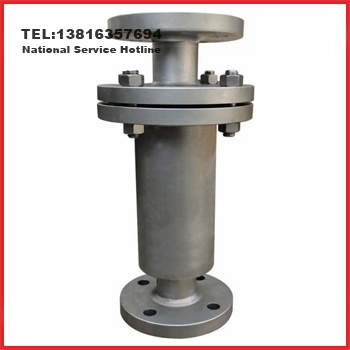

ZHQ-S礫石阻火器主要由殼體、阻火元件等零部件構成，其殼體為兩端設有法蘭盤的圓柱形結構，在所述殼體內腔設置有阻火元件，該阻火元件是由一種能夠通過氣體的并具有若干通道或縫隙的大小不等的礫石固體材料所組成，阻火器殼體一端通過法蘭連接有帶有通道的密封蓋。本產品結構合理，重量輕、耐腐蝕，阻火性能好，阻火芯件采用不銹鋼材料，耐腐蝕易于清洗。
ZHQ-S礫石阻火器內部的固體材質為礫石，通過礫石之間的細小間隙和孔隙把進入阻火器的火焰分流成許多細小的火焰而被熄滅。其能阻止外部火焰竄入存有易燃易爆氣體的設備和管道內，防止發生火焰在設備管道間蔓延。
二、ZHQ-S礫石阻火器主要零部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
殼 體
|
20#
|
304
|
304L
|
316
|
316L
|
2
|
法 蘭
|
20#
|
304
|
304L
|
316
|
316L
|
3
|
阻火芯件
|
礫石
|
4
|
密 封 件
|
不銹鋼+柔性石墨、聚四氟乙烯
|
5
|
螺 栓
|
35CrMoA
|
304
|
304L
|
316
|
316L
|
6
|
螺 母
|
35#
|
304
|
304L
|
316
|
316L
|
三、ZHQ-S礫石阻火器主要性能參數表
公稱壓力(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
2.0
|
5.0
|
殼體試驗壓力(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
3.0
|
7.5
|
液密封試驗壓力(MPa)
|
066
|
1.1
|
1.76
|
2.75
|
4.4
|
2.2
|
5.5
|
氣密封試驗壓力(MPa)
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
法蘭標準
|
GB/T 9112-2000、HG/T 20592-2009、HG/T 20615-2009、SH/T 3406-1996
|
阻火性能與試驗方法
|
GB 5908-2005《石油儲罐阻火器》
|
阻火級別
|
BS5501:ⅡA ⅡB ⅡC
|
設計制造與檢測標準
|
GB 5908-2005《石油儲罐阻火器》、GB/T 13347-2010《石油氣體管道阻火器阻火性能與試驗方法》
|
四、ZHQ-S礫石阻火器主要外型尺寸表
尊敬的用戶！訂貨我廠生產的管道阻火器時請確定以下參數：1、公稱通徑 2、工作壓力 3、材質 4、法蘭標準 5、介質，礫石阻火器應根據閥體上的箭頭標記方向安裝在管道上，安裝前取下法蘭保護蓋；使用時，應定期檢查一下阻火器內部的礫石，如有被腐蝕需及時添加或更換礫石。更多相關產品請瀏覽：
