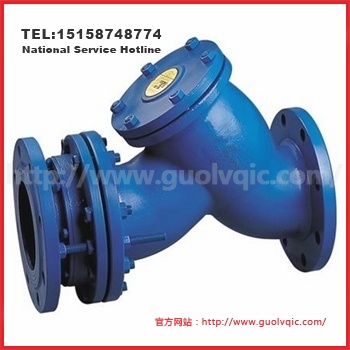

一、Y型拉桿伸縮過濾器產品概述
Y型拉桿伸縮過濾器是Y型過濾器的一種延伸過濾器，它與Y型過濾器結構相同，就是另加一套伸縮接頭組合，除垢原理與Y型過濾器相同，主要是安裝時方便有伸縮。
Y型拉桿伸縮過濾器由Y型過濾器及伸縮接頭組合組成，其安裝長度可調節，最大位置可移伸100mm，既有利于安裝方便，提高工作效率，也可用作閥門和精密易堵機械產品之前的管道過濾，又可起管道不受熱脹冷縮引起的擠壓、拉伸導致管道變形破裂，保護管道作用。
二、Y型拉桿伸縮過濾器主要零件部件材料表
序號
|
零件名稱
|
材料名稱
|
YSTF-C
|
YSTF-P
|
YSTF-PL
|
YSTF-R
|
YSTF-RL
|
1
|
閥 體
|
WCB
|
304
|
304L
|
316
|
316L
|
2
|
濾 網
|
304
|
304
|
304L
|
316
|
316L
|
3
|
墊 片
|
耐油石墨、聚四氟乙烯
|
4
|
閥 蓋
|
WCB
|
304
|
304L
|
316
|
316L
|
5
|
伸縮拉桿
|
鍍鋅螺桿
|
鍍鋅螺桿
|
鍍鋅螺桿
|
鍍鋅螺桿
|
鍍鋅螺桿
|
材料可根據客戶需求定制，具體情況請咨詢我公司銷售人員或技術人員。
三、Y型拉桿伸縮過濾器主要技術參數表
公稱壓力(MPa)
|
耐壓試驗壓力(MPa)
|
工作壓力(MPa)
|
1.0
|
1.1
|
1.0
|
1.6
|
1.8
|
1.6
|
2.5
|
3.8
|
2.5
|
4.0
|
4.4
|
4.0
|
設計壓力
|
PN0.6-25.0MPa
|
設計標準
|
HG/T 21627-1991、GB/T 14382-1993、SH/T 3411-1999
|
法蘭標準
|
GB/T 9112-2000、HG 20592-2009、HG 20615-1997
|
結構長度標準
|
GB/T 12221
|
試驗與檢驗標準
|
JB/T 9092
|
四、Y型拉桿伸縮過濾器主要結構圖
尊敬的用戶！如果你需訂購我廠Y型拉桿伸縮過濾器產品，咨詢時煩請?zhí)峁?/span>殼體材料、公稱壓力、公稱通徑、法蘭標準、法蘭密封面等參數，我公司Y型拉桿伸縮過濾器可按客戶需求承接定制，咨詢手機：15158748774，更多相關產品介紹請瀏覽：http://www.guolvqic.com/Y型過濾器。
