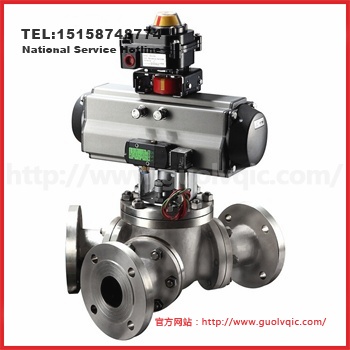

一、氣動Y型三通球閥產品概述
氣動Y型三通球閥主要由Y型三通球閥、氣動驅動裝置以及控制驅動裝置運動的控制裝置等組成，三通球閥閥體中設有Y形流體通道以及開啟或關閉流體通道的球體，球體上有固定連接的閥桿，氣動驅動裝置與閥桿連接，當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸(B缸)推動活塞向一端運動，從而帶動閥桿和球體轉動120°或135°，實現Y型三通球閥的流向切換與自動控制的功能。
氣動Y型三通球閥采用的是新型氣動裝置，常規的氣動裝置只能實現90°的旋轉，而Y型三通球閥需要120°或135°甚至更大角度的旋轉，因此Y型三通球閥無法直接采用常規氣動裝置通過自動控制驅動裝置來進行閥門流向的切換。而新型氣動裝置結構中，控制裝置可以控制常規的驅動裝置輸出90°轉角，再經過齒輪機構的傳動后，閥桿的轉角可以達到120°或135°，甚至更大。
二、氣動Y型三通球閥主要零部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
閥 體
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
2
|
閥 蓋
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
3
|
球 體
|
304
|
304
|
304L
|
316
|
316L
|
4
|
閥 桿
|
304
|
304
|
304L
|
316
|
316L
|
5
|
密封圈
|
PTFE(聚四氟乙烯)、RPTFE(聚四氟乙烯玻璃纖維)、PPL(對位聚苯)、PEEK(聚醚醚酮)、尼龍、硬質合金
|
6
|
填 料
|
PTFE(聚四氟乙烯)、RPTFE(聚四氟乙烯玻璃纖維)、PPL(對位聚苯)、PEEK(聚醚醚酮)、柔性石墨
|
7
|
墊 片
|
PTFE(聚四氟乙烯)、PPL(對位聚苯)、柔性石墨
|
三、氣動Y型三通球閥主要技術規范表
尊敬的用戶！如果你需訂購我廠氣動Y型三通球閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、閥體材料、內件材料、介質溫度、氣源壓力、是否配氣動三聯件、法蘭標準和法蘭密封面形式等，本產品氣動執行器可根據用戶的不同需求采用雙作用式或單作用式(彈簧復位)，咨詢手機：13816357694，更多相關產品介紹請瀏覽：Y型過濾器http://www.guolvqic.com/
