一、D341F4襯氟蝶閥產品概述

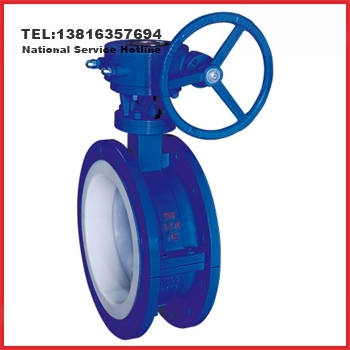

D341F4襯氟蝶閥是一種關閉件為一圓盤形蝶板在閥體內繞固定軸旋轉來開啟、關閉和調節流體通道，并在其過流面上襯一層氟塑料，用來隔絕介質與金屬接觸的法蘭連接蝶閥。氟塑料分子結構中有氟碳鍵及其屏蔽效應，具有優良的耐腐蝕性、耐高(低)溫性、不粘附性和電絕緣性，幾乎能抵制所有化學介質(包括氫氟酸、濃硫酸和王水)的腐蝕。本產品具有結構長度短，總體高度小，重量輕以及結構簡單等特點，特別適合安裝在要求節流、調節控制流量、結構長度短、啟閉速度快及壓差較小的場合。
D341F4襯氟蝶閥主要采用中線對稱垂直板結構形式，中線密封蝶閥為整個蝶板與閥座在360°圓周內同心，具有密封性能好，流量可自由調節，大部份中線蝶閥是過盈密封式，即在閥體的閥座上鑲氟塑料襯圈，并在氟塑料背面襯橡膠，增加回彈性，鑲?cè)κ强梢愿鼡Q的，方便維修，根據使用要求，蝶板可以是奧氏體不銹鋼材料，也可以將氟塑料包覆在碳鋼蝶板上。本產品適用于各種不同類型工業管道中液體和氣體的輸送，特別是具有嚴重腐蝕性介質的工況使用。
二、D341F4襯氟蝶閥主要零件材料
序號
|
零件名稱
|
材料名稱
|
1
|
閥 體
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
2
|
蝶 板
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
3
|
蝶 板 軸
|
2Cr13
|
2Cr13
|
0Cr18Ni9
|
0Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
4
|
襯 里 層
|
F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PO聚烯烴、PFA可溶性聚四氟乙烯
|
5
|
閥 座
|
F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PO聚烯烴、PFA可溶性聚四氟乙烯
|
6
|
O 型 圈
|
FPM
|
FPM
|
FPM
|
FPM
|
FPM
|
7
|
彈 性 墊
|
硅橡膠
|
硅橡膠
|
硅橡膠
|
硅橡膠
|
硅橡膠
|
8
|
螺 栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
0Cr17Ni12Mo2
|
9
|
螺 母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr17Ni12Mo2
|
三、D341F4襯氟蝶閥主要性能規范
公稱壓力PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
殼體試驗壓力(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
高壓液密封試驗壓力(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
低壓氣密封試驗壓力(MPa)
|
0.6
|
0.6
|
0.6
|
0.6
|
設計制造
|
GB/T 12238-2008 法蘭和對夾連接彈性密封蝶閥
|
結構長度
|
GB/T 12221-2005 金屬閥門 結構長度
|
法蘭標準
|
GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、SH/T 3406等
|
檢驗驗收
|
HG/T 3704-2003 氟塑料襯里閥門通用技術條件
|
壓力試驗
|
GB/T 13927-2008 工業閥門 壓力試驗
|
四、D341F4襯氟蝶閥主要外型尺寸
尊敬的用戶！如果你需訂購我廠襯氟蝶閥系列產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體和襯里層材料、使用溫度、法蘭執行標準及法蘭密封面形式等，本產品可根據工況需要采用全襯和半襯里，其0.6-1.0MPa常規口徑為DN40~1800，1.6MPa為DN40~1200。更多相關產品請瀏覽：
