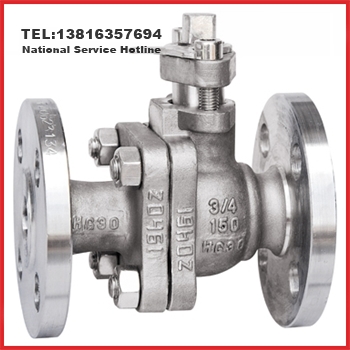

一、哈氏合金球閥產品概述
哈氏合金球閥是一種閥體、閥蓋、閥桿及球體等主要零部件全部采用Hastelloy B、Hastelloy C及Hastelloy G等系列牌號材料鑄造或鍛造而成，用于截?cái)嗷蚪油ü苈废到y(tǒng)中極端苛刻的腐蝕性介質的閥門，其中Hastelloy B對各種濃度的鹽酸和非氧化性鹽及酸均耐蝕，Hastelloy C對氧化性溶劑，低濃度常溫的鹽酸和硝酸耐腐，Hastelloy G耐硫酸、硝酸、磷酸和海水等，但不耐鹵族元素酸。本產品既有氟塑料襯里閥門的耐腐蝕性能，又具有金屬閥門的強度，所以被廣泛應用在化學工業、石油化工及環保等領域中。
哈氏合金球閥常用材料牌號為Hastelloy C-276，該種材質屬于鎳-鉬-鉻-鐵-鎢系鎳基合金，具有很好的耐氧化性氯化物水溶液及濕氯、次氯酸鹽腐蝕，對高濃度的氯化鹽溶液也有顯著的耐腐蝕性(如氯化鐵和氯化銅)，特別適用于強腐蝕性氧化-還原復合介質及高溫海水中。本產品的啟閉只做90度轉動，故容易實現自動化控制和遠距離控制，可根據工況需要配置氣動、電動、液動、氣液聯動或電液聯動等裝置。
二、哈氏合金球閥主要零件材料
序號
|
零件名稱
|
材料名稱
|
1
|
閥 體
|
Hastelloy C-276
|
Hastelloy C-4
|
Hastelloy B
|
Hastelloy B-2
|
Hastelloy G-30
|
2
|
閥 蓋
|
Hastelloy C-276
|
Hastelloy C-4
|
Hastelloy B
|
Hastelloy B-2
|
Hastelloy G-30
|
3
|
閥 桿
|
N10276
|
N06455
|
N10001
|
N10665
|
N06030
|
4
|
球 體
|
N10276
|
N06455
|
N10001
|
N10665
|
N06030
|
5
|
閥 座
|
PTFE、RPTFE、PPL、PEEK、哈氏合金+表面硬化處理
|
6
|
填料壓蓋
|
Hastelloy C-276
|
Hastelloy C-4
|
Hastelloy B
|
Hastelloy B-2
|
Hastelloy G-30
|
三、哈氏合金球閥主要性能規范
公稱壓力PN(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
殼體試驗壓力(MPa)
|
1.5
|
2.4
|
3.75
|
6.0
|
9.6
|
高壓液密封試驗壓力(MPa)
|
1.1
|
1.76
|
2.75
|
4.4
|
7.04
|
低壓氣密封試驗壓力(MPa)
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
設計制造
|
GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
|
結構長度
|
GB/T 12221、API 6D、ASME B16.10
|
法蘭尺寸
|
JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ANSI B16.5等
|
檢驗驗收
|
GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
|
壓力試驗
|
JB/T 9092、GB/T 13927、API 6D、API 598
|
四、哈氏合金球閥主要外型尺寸
尊敬的用戶！如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明浮動球還是固定球，公稱通徑、公稱壓力、閥體和內件材質、法蘭標準、使用介質及介質溫度等，本產品常用牌號有Hastelloy C-276、Hastelloy C-4、Hastelloy B、Hastelloy B-2、Hastelloy G-30等和美國UNS標準N10276、N06455、N10001、N10665、N06030等及國標NS3304、NS3305、NS321、NS322等。更多相關產品請瀏覽：
