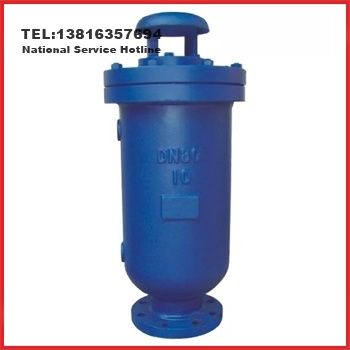

一、SCARX污水復合式排氣閥產品概述
SCARX污水復合式排氣閥是一種用于污水排送管道上吸排氣的閥門，其閥體為圓桶狀，下半部呈倒錐體，有利于氣液分離，該閥支點柱與杠桿、浮球與杠桿均鉸接，杠桿圍繞支點柱擺動，浮球繞杠桿端部擺動。本產品在管內開始注水時，塞頭停留在開啟位置，管路中的污水經底部進口進入閥體，污水液面上升，使浮球帶動杠桿上舉，杠桿上的頂塞推動塞頭至關閉位置，在此過程中氣體隨液面上升而排出。
SCARX污水復合式排氣閥在管內水正常輸送時，管道內氣體不斷聚集，當積累至相當程度，閥內氣壓上升，把液面推向下方，浮球隨液面下沉，拉動杠桿、頂塞下降，使小排氣口打開，氣體逸出，氣、液壓力重新平衡，又將小排氣口關閉，如此周而復始地進行著。當出現停泵或管道破損時，管道內壓力突然下降，浮球連同杠桿、塞頭下降，大小排氣口開啟，外界空氣高速進入管道，保護管線免受破壞。
二、SCARX污水復合式排氣閥零件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
閥 體
|
QT450
|
WCB
|
CF8
|
CF8M
|
2
|
閥 蓋
|
QT450
|
WCB
|
CF8
|
CF8M
|
3
|
排 氣 罩
|
QT450
|
WCB
|
CF8
|
CF8M
|
4
|
塞 頭
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
0Cr18Ni9
|
0Cr17Ni12Mo2
|
5
|
頂 塞
|
ZCuAl10Fe3+橡膠
|
ZCuAl10Fe3+橡膠
|
0Cr18Ni9+橡膠
|
0Cr17Ni12Mo2+橡膠
|
6
|
浮 球
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr17Ni12Mo2
|
7
|
墊 圈 環
|
NBR/EPDM
|
NBR/EPDM
|
NBR/EPDM
|
NBR/EPDM
|
8
|
杠 桿 架
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr17Ni12Mo2
|
9
|
杠 桿
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr17Ni12Mo2
|
三、SCARX污水復合式排氣閥性能規范表
公稱壓力PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
殼體試驗壓力(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
高壓水密封試驗壓力(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
低壓水密封試驗壓力(MPa)
|
0.02
|
0.02
|
0.02
|
0.02
|
設計制造
|
GB/T 36523-2018 供水管道復合式高速排氣進氣閥
|
法蘭標準
|
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等
|
檢驗驗收
|
GB/T 36523-2018 供水管道復合式高速排氣進氣閥
|
壓力試驗
|
GB/T 13927-2008 工業閥門 壓力試驗
|
介質溫度
|
0℃~80℃
|
工作介質
|
污水、清水、原水等
|
四、SCARX污水復合式排氣閥外形尺寸表
尊敬的用戶！如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體及內件材料、法蘭標準及法蘭密封面形式等，本產品是為污水排送惡劣工況而設計的，也可用于清水及其它液體介質的輸送管路。更多相關產品請瀏覽：
