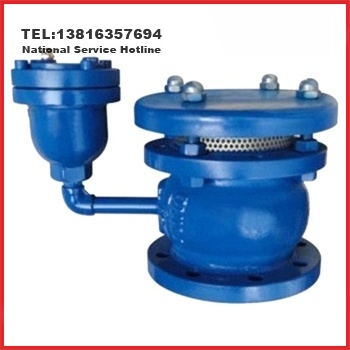

一、GA注氣微排閥產品概述
GA注氣微排閥是
由兩個獨立的負壓吸氣閥和微量排氣閥通過連通管組合而成的真空破壞閥，其負壓吸氣閥包括吸氣閥體、閥蓋、高速吸氣孔口和帶彈簧的閥瓣，閥瓣通過彈簧上下移
動，使吸氣閥封閉或開啟高速吸氣孔口保持關閉或通氣狀態。微量排氣閥通過連接管連接在負壓吸氣閥一側的閥口前，包括微排閥體、微量排氣孔口、浮球以及杠桿
組件，微量排氣孔口內壁靠下設有微排閥座，浮球通過杠桿組件連接微排閥瓣，浮球的下降或上升帶動杠桿組件及微排閥瓣來打開或關閉微量排氣孔口。
GA注
氣微排閥安裝在輸水系統上，只有大流量吸氣功能而沒有大流量排氣功能，從而能夠抑制管內空腔彌合水錘的能力，其通過大流量吸氣之后，仍然有微量排氣能力，
可緩慢地排除吸進來的空氣，從而達到不讓空氣存留在管道內的目的。本產品能夠滿足水路系統中特殊情況下的通氣問題，尤其是當發生非常水錘情況下的安全保護
問題。
二、GA注氣微排閥主要零件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
閥 蓋
|
HT200
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
2
|
閥 桿
|
SUS304
|
SUS304
|
SUS304
|
SUS304
|
SUS316
|
SUS316L
|
3
|
閥 瓣
|
SUS304
|
SUS304
|
SUS304
|
SUS304
|
SUS316
|
SUS316L
|
4
|
彈 簧
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr17Ni12Mo2
|
0Cr17Ni12Mo2
|
5
|
閥 體
|
HT200
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
6
|
球 閥
|
CF8
|
CF8
|
CF8
|
CF8
|
CF8M
|
CF3M
|
7
|
微 排 閥
|
HT200
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
三、GA注氣微排閥性能規范表
公稱壓力PN(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
2.0
|
5.0
|
殼體試驗壓力(MPa)
|
1.5
|
2.4
|
3.75
|
6.0
|
3.0
|
7.5
|
高壓水密封試驗壓力(MPa)
|
1.1
|
1.76
|
2.75
|
4.4
|
2.2
|
5.5
|
低壓水密封試驗壓力(MPa)
|
0.02
|
0.02
|
0.02
|
0.02
|
0.02
|
0.02
|
設計制造
|
JB/T 12386-2015 給水管道進排氣閥
|
法蘭標準
|
GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.34-2017等
|
檢驗驗收
|
JB/T 12386-2015 給水管道進排氣閥
|
壓力試驗
|
GB/T 13927-2008 工業閥門 壓力試驗
|
介質溫度
|
0℃~80℃
|
工作介質
|
清水、原水(注：不能用于污水系統)
|
四、GA注氣微排閥外形尺寸表
尊敬的用戶！如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準、閥體及內件材料等，本產品可根據用戶需要裝設微量排氣閥或污水復合式排氣閥，以上結構圖及產品圖為清水型，污水型與此圖略有不同，如需了解詳情，請咨詢客服。更多相關產品請瀏覽：
