一、G41F46襯氟隔膜閥產品概述

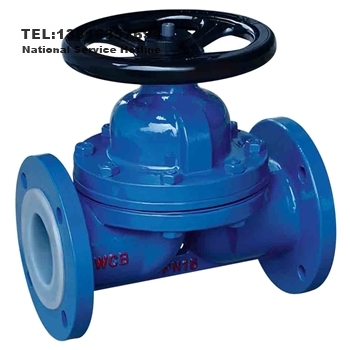

G41F46襯氟隔膜閥是一種閥體、閥蓋、閥桿及閥瓣等與流體接觸的零部件表面采用模壓成型加工方法都均勻襯有一層氟塑料，用來隔斷腐蝕性流體與金屬的碰觸，并隔膜由閥桿帶動，沿閥桿軸線作升降運動，并將動作機構與介質隔開的閥門。其采用柔軟的橡膠與氟塑料隔膜作為控制流體通斷或調節流量的元件，它結構簡單、密封性好、流道平滑、流阻系數相對較小，普遍應用于粘性介質、微顆粒流體及腐蝕性介質的管路上，特別是在火電系統的水處理裝置上得到了廣泛的應用。
G41F46襯氟隔膜閥由于閥體通道過流面內襯有氟塑料，閥板上裝有橡膠與氟塑料組合的隔膜件的作用，無論閥門處于開啟或關閉的位置，流道內的腐蝕性介質始終與閥門的驅動部件隔離，故該閥能采用普通材料代替貴重金屬而具有耐腐蝕性、耐磨性，本閥行程短，對隔撓性要求較低，抗顆粒介質性好，其隔膜作為密封副、中法蘭密封和閥桿填料密封，又作為隔離閥體和閥蓋的屏障，密封可靠，逆時針轉動手輪驅使閥桿帶動閥瓣及膈膜迅速上升，打開通道，使介質順利通過。
二、G41F46襯氟隔膜閥主要零件材料
序號
|
零件名稱
|
材料名稱
|
1
|
閥 體
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
2
|
閥 蓋
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
3
|
閥 瓣
|
QT450
|
WCB
|
CF8
|
CF8M
|
CF3M
|
4
|
閥 桿
|
2Cr13
|
2Cr13
|
0Cr18Ni9
|
0Cr18Ni12Mo2Ti
|
00Cr17Ni14Mo2
|
5
|
襯 里 層
|
F46/FEP聚全氟乙丙烯、F2/PVDF聚偏氟乙烯、PO聚烯烴、PFA可溶性聚四氟乙烯
|
6
|
閥 座
|
F46/FEP聚全氟乙丙烯、F2/PVDF聚偏氟乙烯、PO聚烯烴、PFA可溶性聚四氟乙烯
|
7
|
隔 膜
|
F46/FEP聚全氟乙丙烯、PFA可溶性聚四氟乙烯、CR氯丁橡膠、EPDM乙丙橡膠
|
8
|
閥桿螺母
|
QT500
|
QT500
|
QT500
|
QT500
|
QT500
|
9
|
螺 栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
0Cr17Ni12Mo2
|
10
|
螺 母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr17Ni12Mo2
|
三、G41F46襯氟隔膜閥主要性能規范
公稱壓力PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
殼體試驗壓力(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
高壓液密封試驗壓力(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
低壓氣密封試驗壓力(MPa)
|
0.6
|
0.6
|
0.6
|
0.6
|
設計制造
|
GB/T 12239-2008 工業閥門 金屬隔膜閥
|
結構長度
|
GB/T 12221-2005 金屬閥門 結構長度
|
法蘭標準
|
GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、SH/T 3406等
|
檢驗驗收
|
HG/T 3704-2003 氟塑料襯里閥門通用技術條件
|
壓力試驗
|
GB/T 13927-2008 工業閥門 壓力試驗
|
四、G41F46襯氟隔膜閥主要外型尺寸
尊敬的用戶！如果你需訂購我廠襯氟隔膜閥系列產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體和襯里層材料、使用溫度、法蘭執行標準及法蘭密封面形式等，本產品隔膜材質可選用FEP聚全氟乙丙烯、PFA可溶性聚四氟乙烯、CR氯丁橡膠、EPDM乙丙橡膠等，隔膜的材料決定了襯氟隔膜閥的使用溫度，其常規口徑為DN15~300。更多相關產品請瀏覽：
