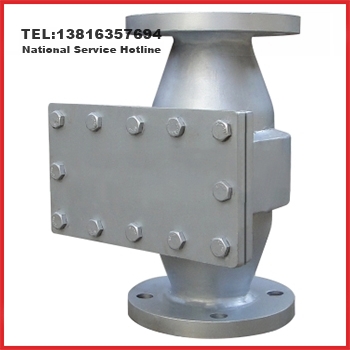

一、ZGB-II抽屜式波紋阻火器產品概述
ZGB-II抽屜式波紋阻火器是
主要用于安裝原油、汽油、煤油、柴油、芳烴、硫等各類油品或其它化工物料的固定頂式儲罐上，通常與呼吸閥配套使用，其主要功能是允許易燃易爆的氣體通過，
對外界傳入儲罐的火焰起有阻止與窒息作用，其是應用火焰通過熱導體的狹小孔隙時，由于熱量損失而熄滅的原理設計制造，該產品可與呼吸閥配套使用，又可單獨
使用，內浮頂油罐通氣管上，加油站地下油罐通氣管上。
ZGB-II抽屜式波紋阻火器主要采用不銹鋼“N”形，雙層波紋帶為阻火芯件而且在芯件內部有一個十字結構的支架(或在表面壓上Y形架)借以增強芯件的牢靠性，避免芯件被點燃的介質所產生的爆炸壓力沖散，以此原理來設計三角形孔的高度阻止火焰的通過，再加上足夠的流道長度來吸收火焰的熱量，使其在芯件中熄滅，避免了氣體在芯件的另一端被復燃的可能性。
二、ZGB-II抽屜式波紋阻火器主要零部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
殼 體
|
WCB
|
304
|
304L
|
316
|
316L
|
2
|
法 蘭
|
WCB
|
304
|
304L
|
316
|
316L
|
3
|
阻火芯件
|
不銹鋼****阻火波紋板
|
4
|
密 封 件
|
不銹鋼+柔性石墨、聚四氟乙烯
|
5
|
螺 栓
|
35CrMoA
|
304
|
304L
|
316
|
316L
|
6
|
螺 母
|
35#
|
304
|
304L
|
316
|
316L
|
三、ZGB-II抽屜式波紋阻火器主要性能參數表
公稱壓力(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
2.0
|
5.0
|
殼體試驗壓力(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
3.0
|
7.5
|
液密封試驗壓力(MPa)
|
066
|
1.1
|
1.76
|
2.75
|
4.4
|
2.2
|
5.5
|
氣密封試驗壓力(MPa)
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
法蘭標準
|
GB/T 9112-2000、HG/T 20592-2009、HG/T 20615-2009、SH/T 3406-1996
|
阻火性能與試驗方法
|
GB 5908-2005《石油儲罐阻火器》
|
****級別
|
BS5501:ⅡA、BS5501:ⅡB、BS5501:ⅡC
|
四、ZGB-II抽屜式波紋阻火器主要外型尺寸表
尊敬的用戶！如果你需訂購我廠儲罐阻火器產品，咨詢時煩請說明法蘭執(zhí)行標準、公稱通徑、公稱壓力、閥體材質等，我公司在生產波紋阻火器的同時，可根據用戶需求單獨提供波紋阻火芯件。更多相關產品請瀏覽：
