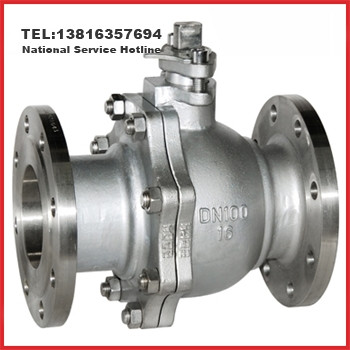

一、316Ti球閥產品概述
316Ti球閥是一種閥體、閥蓋、閥桿及球體等零部件或所有與介質接觸部位均采用不銹鋼316Ti、06Cr17Ni12Mo2Ti、SUS316Ti及S31635或S31668等牌號材料鑄造或鍛造而成，用于各種管路系統快速切斷、分配和改變腐蝕性介質流向的不銹鋼球閥，它是在316基礎上加入一定的Ti元索而成的，具有良好的抗無機酸、有機酸、堿和海洋大氣腐蝕性能。
316Ti球閥是在316的基礎上添加少量Ti來改善抗晶間腐蝕性能，其鈦的加入能夠提高不銹鋼輻照后的延性和高溫機械性能。由于鈦與碳的結合能力很強，因此鈦首先與不銹鋼中的碳結合而減少了晶界貧鉻的傾向，這樣能大大提高不銹鋼抗晶間腐蝕的性能，本產品特別適合安裝在低溫稀硫酸、磷酸、乙酸、醋酸等有機酸的工況場合。
二、316Ti球閥主要零件材料
序號
|
零件名稱
|
材料名稱
|
1
|
閥 體
|
316Ti
|
S31635
|
06Cr17Ni12Mo2Ti
|
S31668
|
SUS316Ti
|
2
|
閥 蓋
|
316Ti
|
S31635
|
06Cr17Ni12Mo2Ti
|
S31668
|
SUS316Ti
|
3
|
閥 桿
|
316Ti
|
S31635
|
06Cr17Ni12Mo2Ti
|
S31668
|
SUS316Ti
|
4
|
球 體
|
316Ti
|
S31635
|
06Cr17Ni12Mo2Ti
|
S31668
|
SUS316Ti
|
5
|
閥 座
|
PTFE、RPTFE、PPL、PEEK、316Ti不銹鋼+表面硬化處理
|
6
|
填料壓蓋
|
316Ti
|
S31635
|
06Cr17Ni12Mo2Ti
|
S31668
|
SUS316Ti
|
三、316Ti球閥主要性能規范
公稱壓力PN(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
殼體試驗壓力(MPa)
|
1.5
|
2.4
|
3.75
|
6.0
|
9.6
|
高壓液密封試驗壓力(MPa)
|
1.1
|
1.76
|
2.75
|
4.4
|
7.04
|
低壓氣密封試驗壓力(MPa)
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
設計制造
|
GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
|
結構長度
|
GB/T 12221、API 6D、ASME B16.10
|
法蘭尺寸
|
JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ANSI B16.5等
|
檢驗驗收
|
GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
|
壓力試驗
|
JB/T 9092、GB/T 13927、API 6D、API 598
|
四、316Ti球閥主要外型尺寸
尊敬的用戶！如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明球閥類型，公稱通徑、公稱壓力、閥體和內件材質、法蘭標準、使用介質及介質溫度等，本系列產品閥體可采用鑄造或鍛造，閥座有軟密封和硬密封兩種等。更多相關產品請瀏覽：
