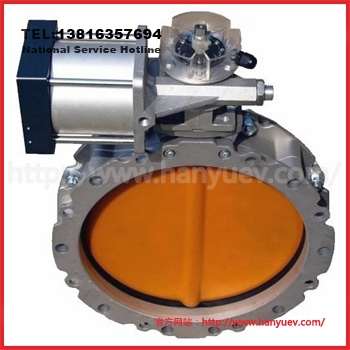

一、氣動粉塵蝶閥產品概述
氣動粉塵蝶閥主要由本公司設計的一種特殊側推式氣缸和鋁合金蝶閥組成，其蝶閥本體由高壓鋁合金閥體、可變形耐磨橡膠圈、高分子耐磨復合材料蝶板等組成，是開關料箱、料斗以及裝有粉狀或顆粒狀物料筒倉的理想產品。本產品被廣泛應用于混凝土攪拌站水泥粉傳輸、鋼廠重力除塵等領域。由于此閥門的特殊結構以及工程材料的運用，它始終是一個非常經濟且極高效的選擇。
氣動粉塵蝶閥整體設計精巧，80%以上的零部件均采用鋁合金材料，重量輕。其采用本公司設計的一種特殊側推式氣缸，能對料倉、料斗的物料迅速切斷或開啟，氣缸采用Y型圈+O型圈組合式密封結構，大大增加了氣缸的使用壽命。該蝶閥閥體由兩個高壓印模壓鑄的半閥體組成，半閥體為鋁合金材料，閥圈設計為U形狀，增強了其變形密封能力，具有磨損自動補給功能，耐磨、高效、可達零泄漏。鋁合金旋轉蝶板與閥軸采用一體式壓鑄成型，安裝更加方便。具有一個頂部法蘭以及一個可拆卸管接，適用于連接一根柔性套管，方便連接出料。本產品通常安裝于料斗、料箱、筒倉、螺旋泵或其他類型的輸送機的下方，以及連接氣動輸送管道。
二、氣動粉塵蝶閥主要零部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
閥 體
|
鋁合金
|
WCB
|
CF8
|
CF8M
|
CF3M
|
2
|
蝶 板
|
耐磨復合材料
|
耐磨復合材料
|
304
|
316
|
316L
|
3
|
閥 桿
|
45#、2Cr13
|
45#、2Cr13
|
304
|
316
|
316L
|
4
|
閥 座
|
耐磨橡膠
|
耐磨橡膠
|
耐磨橡膠
|
耐磨橡膠
|
耐磨橡膠
|
5
|
密封圈
|
NBR/EPDM
|
NBR/EPDM
|
NBR/EPDM
|
NBR/EPDM
|
NBR/EPDM
|
三、氣動粉塵蝶閥主要外型尺寸表及結構圖
尊敬的用戶！如果你需訂購我廠氣動粉塵蝶閥產品，咨詢時煩請說明公稱通徑，公稱壓力，閥體材質、蝶板材料、法蘭標準等，本產品有單法蘭和雙法蘭兩種，也可按用戶需求提供定制，詳情請咨詢：13816357694，更多相關產品介紹請瀏覽：水力控制閥http://www.hanyuev.com/。
