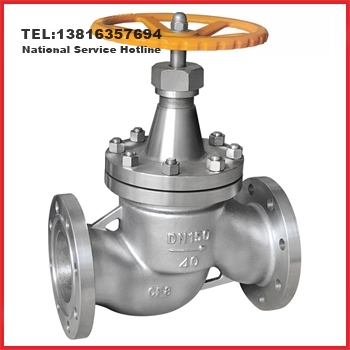

一、J41B/F氨用截止閥產品概述
J41B/F氨用截止閥結構形式為直通式，中通法蘭為方形結構，閥桿采用間桿連接，閥體密封面部位采用球凸?fàn)�，與閥腳以線吻合密封，密封面采用巴氏合金，密封性能好，使用壽命長。
J41B/F氨
用截止閥采用彈性成型聚四氟乙烯為填料，填料密封性能隨介質壓力上升而增強，并具備倒密封功能，適用于中低壓氣體輸送管路。本產品適用于氨氣、氨液、氧
氣、氮?dú)�、氫氣、氬氣等氣體，這些氣體一般都是貯存在專用的高壓氣體儲罐中，使用時通過氨用截止閥使氣體壓力降至實驗所需范圍，再經過其它控制閥門細調，
使氣體輸入使用系統。
二、J41B/F氨用截止閥主要零部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
閥 體
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
2
|
閥 蓋
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
3
|
閥 瓣
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
4
|
閥 桿
|
2Cr13
|
304
|
304L
|
316
|
316L
|
5
|
填 料
|
NBR、PTFE、柔性石墨
|
6
|
墊 片
|
18-8柔性石墨
|
304
|
304L
|
316
|
316L
|
7
|
密 封
|
巴氏合金、聚四氟乙烯
|
8
|
手 輪
|
可鍛鑄鐵
|
可鍛鑄鐵
|
可鍛鑄鐵
|
可鍛鑄鐵
|
可鍛鑄鐵
|
三、J41B/F氨用截止閥主要技術規范表
公稱壓力PN(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
殼體試驗壓力(MPa)
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24.0
|
高壓液密封試驗壓力(MPa)
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
17.6
|
低壓氣密封試驗壓力(MPa)
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
設計標準
|
GB/T 12235、API6D、ASME B16.34
|
結構長度
|
GB/T12221、ANSI B16.10
|
法蘭尺寸
|
JB/T 79、GB/T 9113、HG/T 20592、ANSI B16.5等
|
試驗標準
|
JB/T 9092、GB/T 13927、API598
|
適用溫度
|
巴氏合金-40—150℃；聚四氟乙烯-40—200℃。
|
適用介質
|
氨氣、液氨等
|
四、J41B/F氨用截止閥主要外型尺寸表
尊敬的用戶！如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請說明進出口壓力、公稱通徑、閥體材質、使用介質、介質溫度等，氨用截止閥有直流、直通、角式三種，具體詳情請咨詢我司銷售人員。更多相關產品請瀏覽：
