一、燃?xì)?/span>止回閥_H42N立式燃?xì)?/span>止回閥產品概述

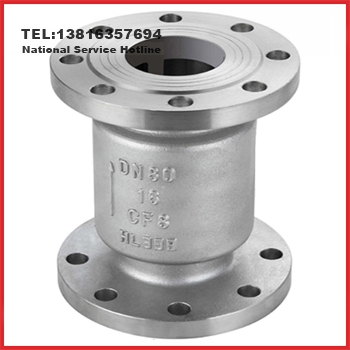

H42N立式燃?xì)庵够亻y閥
瓣采用單閥瓣設計，其沿著中心定位作升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快。該閥密封面采用聚四氟乙烯或彈性尼龍材料，提高了密封性
能，避免因介質壓力的沖擊而所產生的靜電火花。本產品適用于大部分的罐內垂直管路上，自動阻止介質逆流，保護上游設備。
H42N立式燃?xì)庵够亻y是一種主要安裝于垂直管路上，防止燃?xì)獾沽鞯囊环N裝置，它是利用流體壓差和自身重量實現升降來開閉閥門的。
二、燃?xì)?/span>止回閥_H42N立式燃?xì)?/span>止回閥主要零部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
閥 體
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
2
|
閥 瓣
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
3
|
閥 座
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
4
|
密封面
|
聚四氟乙烯、尼龍1010等
|
三、燃?xì)?/span>止回閥_H42N立式燃?xì)?/span>止回閥主要技術規范表
公稱壓力PN(MPa)
|
1.6
|
2.5
|
4.0
|
殼體試驗壓力(MPa)
|
2.4
|
3.75
|
6.0
|
高壓液密封試驗壓力(MPa)
|
1.76
|
2.75
|
4.4
|
低壓氣密封試驗壓力(MPa)
|
0.6
|
0.6
|
0.6
|
設計標準
|
GB/T 12235、API6D、ASME B16.34
|
結構長度
|
GB/T12221、ANSI B16.10
|
法蘭尺寸
|
JB/T 79、GB/T 9112-9131、HG/T 20592、ANSI B16.5等
|
試驗標準
|
JB/T 9092、GB/T 13927、API 598
|
四、燃?xì)?/span>止回閥_H42N立式燃?xì)?/span>止回閥主要外型尺寸表
尊敬的用戶！如果你需訂購我廠H42N立式燃?xì)庵够亻y產品，咨詢時煩請說明進出口壓力、公稱通徑、閥體材質、使用介質、介質溫度等，具體詳情請咨詢我司銷售人員，更多不銹鋼止回閥相關產品介紹請瀏覽：
