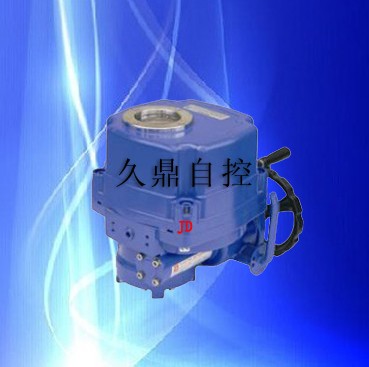

| 角行程****電動執行器產品詳情 |
本產品總結了許多電動執行器的各種不足，進行改進后，最新推出的產品。其中許多關鍵部件均采用德國或日本進口件，結構緊湊，質量可靠，性能優越。主要特性有：
1.外殼—由于使用了優質鋁合金，重量輕。并且內外表面經陽極氧化處理，外表面經聚酯粉末涂層，耐腐蝕性強。
2.電機—采用SPG鼠籠式電機，輸出扭距大，并且內置熱保護開關，進行溫度控制，可防止損壞電機。
3.受動結構—不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。
4.位置指示器—指示器安裝在中心軸上，可以觀察閥門位置。并有指示燈（SLU）可供選擇。
5. 干燥器—用來控制溫度，防止執行器內部水分凝結，保持內部電器元件的干燥。
6.限位開關—由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置。
7.扭距開關（除HQ-008外）—可提供過載保護，防止損壞電機。（出廠前以設定好，請用戶不要隨便更改設置）。
8.自鎖—有自鎖功能，防止反轉，轉動部分穩定可靠。
9.安裝—底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強�？梢源怪卑惭b，也可以水平安裝。
10.接線端子—線路布置緊湊合理，接線端子直徑為2.5mm，壓力大，聯接牢固。
11.蝸輪—采用凹輪設計，與蝸桿的接觸面大，傳輸扭距大，平穩且耐磨，使用壽命長。
12.PCU板—結構緊湊合理，將PCU板內置于機殼內。
| 型號 |
最大輸出扭矩 |
動作時間 |
最大軸徑 |
電機F級 |
額定電流（A）60/50Hz |
手輪轉數 |
重量 |
| 60/50Hz |
單相 |
三相 |
| Kg－m |
90° |
mm |
W |
110V |
220V |
380V |
440V |
N |
Kg |
| HQ－008 |
8 |
13/16 |
Ф20 |
15 |
1.10/0.95 |
0.55/0.54 |
N/A |
N/A |
10 |
7.4 |
| HQ－015 |
15 |
21/25 |
Ф22 |
40 |
1.65/1.67 |
0.88/0.84 |
0.31/0.31 |
0.30/0.31 |
11 |
16.6 |
| HQ－020 |
20 |
21/25 |
Ф22 |
40 |
1.67/1.67 |
0.89/0.85 |
0.31/0.31 |
0.30/0.31 |
11 |
16.6 |
| HQ－030 |
30 |
26/31 |
Ф35 |
40 |
1.85/1.86 |
0.92/0.92 |
0.35/0.35 |
0.34/0.34 |
13.5 |
22 |
| HQ－050 |
50 |
26/31 |
Ф35 |
90 |
3.60/3.62 |
1.55/1.58 |
0.59/0.59 |
0.58/0.58 |
13.5 |
23 |
| HQ－060 |
60 |
26/31 |
Ф35 |
90 |
3.65/3.62 |
1.60/2.20 |
0.60/0.59 |
0.59/0.58 |
13.5 |
23 |
| HQ－080 |
80 |
31/37 |
Ф45 |
180 |
4.10/4.10 |
2.15/2.20 |
0.85/0.85 |
0.79/0.79 |
16.5 |
29 |
| HQ－120 |
120 |
31/37 |
Ф45 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
16.5 |
29 |
| HQ－200 |
200 |
93/112 |
Ф65 |
180 |
4.10/4.10 |
2.15/2.30 |
0.85/0.85 |
0.79/0.79 |
49.5 |
75 |
| HQ－300 |
300 |
93/112 |
Ф65 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
49.5 |
75 | 標準件技術參數
| 外殼 |
防水級別IP67，NEMA4 and 6 |
| 電機電源 |
110/220V AC 1PH，380/440V AC 3PH，50/60Hz，±10% |
| 控制電源 |
110/220V AC 1PH，50/60 Hz，±10% |
| 負載率（開關） |
S2 30% |
| 電機 |
鼠籠式異步電動機 |
| 限位開關 |
2 X 開/關，SPDT，250V AC 10A |
| 輔助限位開關 |
2 X 開/關，SPDT，250V AC 10A（HQ-008除外） |
| 扭矩開關 |
開/關，SPDT，250V AC 10A（HQ-008除外） |
| 行程 |
90o±10o（0o~110o） |
| 失速保護/操作溫度 |
內置熱保護，開150oC±5oC /關 97oC±15oC |
| 指示器 |
連續的位置指示 |
| 手動操作 |
機械離合機構 |
| 自鎖裝置 |
蝸輪，蝸桿機構提供自鎖 |
| 機械限位 |
2個外部調整螺栓 |
| 干燥器 |
7-10W（110/220V AC）防冷凝 |
| 接線孔 |
2個PF 3/4” |
| 環境溫度 |
-20oC—+70oC |
| 潤滑 |
鋁基潤滑脂（EP型） |
| 材料 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 環境濕度 |
最大90% RH（非凝結） |
| 抗震性能 |
X Y Z 10g，0.2~34 Hz,30分鐘 |
| 外涂層 |
干粉，環氧聚脂 | |
