 供應信息-Q647F大口徑系列固定式氣動

Q647F大口徑系列固定式氣動

Q647F大口徑系列固定式氣動
價格說明： 1680元/臺
在線詢盤

最小起訂： 1臺 聯系電話： 86-0577-67327277
所在地區： 浙江 溫州市 發布時間： 2011年8月9日
供貨能力： 1000臺 有效時間： 2011年11月7日


Q647F大口徑系列固定式氣動 　

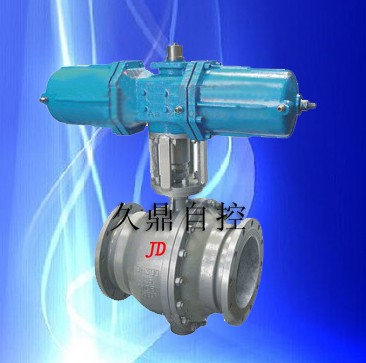

Q647F大口徑系列固定式氣動球閥
電話：0577-67327801（直線） 傳真：0577-67327802（傳真報價）
Q647F大口徑系列固定式氣動球閥產品詳情
技術范圍 Technical specification
設計依據
Design reference 		GB標準
設計標準
Design standrd 		GB/12237
結構長度
Face To face 		對夾連接
Wafer connecting 		GB/12221
連接法蘭尺寸
Connecting Flange Size 		GB/9113、JB/T79
試驗和檢驗
Test＆inspection		 JB/T9002


注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
Note:The structural length and connecting flange size of ball valve
serles can be designed and manufactured as perusers＇requirements.
主要零件材質表 Form of Major Parts Materials
序號
NO 		零件名稱
Accessory name 		材質
Material
C P R
1 左右閥體
Bonner		 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 螺柱
BOlt		 35 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 彈簧
Spring		 60Si2Mn 1Cr18Ni9Ti 1Cr18Ni9Ti
4 閥座
Seat		 25or1Cr13 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
5 密封圈
Sealing ring 		PTFE
6 O形圈
O Rring 		橡膠
Rubber
7 墊片
Gasket		 PTFE
8 法蘭
 WCB 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
9 墊片
Gasket		 PTFE
10 下閥桿
Stem		 1Cr13
 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
11 襯套
Bushing		 PTFE
12 球體
Ball		 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
13 鍵
Key		 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
14 閥桿
Stem		 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
15 襯套
Bushing		 PTFE
16 填料
Packing		 PTFE
17 填料壓蓋
Gland		 WCB 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
18 連接套
Connection set
35 35 1Cr18Ni9Ti
19 支架
Yoke		 WCB WCB 1Cr18Ni9Ti
20 閥體
boby		 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
注：系列球閥結構長度及連接法蘭尺寸可根據擁護要求設計制造
Note:The structural length and connecting flange size of ball
　　 valve series can be designed and manufactured as per uses＇requirements. GB標準氣動固定式球閥 主要外形及連接尺寸 Q672<F、N、P>-16<1.6Mpa> Mani Outline and Connecting Flange Size
DN 外形尺寸
Outline Size 		連接尺寸
Connecting Size		 雙作用式
執行器型號
Actuator Model
of Double-acting Type
L L1 H D D1 D2 C f n-φd
50 178 190 260 165 125 99 20 3 4-φ18 GTD80
65 190 210 293 185 145 118 20 3 4-φ18 GTD90
80 203 247 323 200 160 132 20 3 8-φ18 GTD100
100 229 276 382 220 180 156 22 3 8-φ18 GTD115
125 356 348 468 250 210 184 22 3 8-φ18 GTD145
150 394 378 510 285 240 211 24 3 8-φ22 GTD160
200 457 524 655 340 296 266 24 3 12-φ22 GTD210
250 533 645 847 405 355 319 26 3 12-φ22 GTD255
300 610 715 980 460 410 370 28 4 12-φ22 GTD300
350 686 795 1085 520 470 429 30 4 12-φ22 GTD350
400 762 1860 1215 580 525 480 32 4 12-φ22 AW35
500 991 1860 1385 715 650 609 36 4 12-φ22 AW40


本頁關鍵詞：Q647F大口徑系列固定式氣動球閥
