 供應信息-氣動閥門-氣動套筒調節閥

氣動閥門-氣動套筒調節閥

氣動閥門-氣動套筒調節閥
價格說明： 1688元/臺
在線詢盤

最小起訂： 1臺 聯系電話： 86-0577-67327277
所在地區： 浙江 溫州市 發布時間： 2011年8月9日
供貨能力： 1000臺 有效時間： 2011年11月7日

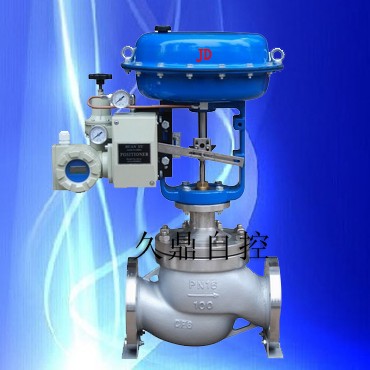

氣動閥門-氣動套筒調節閥 　
氣動套筒調節閥
電話：0577-67327801（直線） 傳真：0577-67327802（傳真報價）
氣動套筒調節閥 產品詳情
概述

　　 ZJHM型氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。
本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下：
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單，裝拆維修方便。

主要技術參數和性能指標

調節機構主要技術參數
公稱通徑mm 25 40 50 65 80 100 150 200 250 300 350 400
閥座直徑mm 25 32 40 50 65 80 100 125 150 200 250 300 可與本公司
商洽生產
額定流量
系數Kv		 直線 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 10 16 25 40 63 100 160 250 400 630 900 1440
公稱壓力MPa 0.6 1.6 4.0 6.4
行程mm 16 25 40 60 100
流量特性 直線、等百分比、快開型
介質溫度℃ -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭標準 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質 PN
(MPa)		 0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式 直通單座鑄造球型閥
閥芯材質 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式 普通式(常溫型)、熱片式(中溫型)、低溫型
可調比R 50:1
氣源接頭 M16×1.5
注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。

執行機構主要技術參數
型　號 ZHA(B)-22 ZHA(B)-23 ZHA(B)-34 ZHA(B)-45
有效面積cm2 350 350 560 900
行　程mm 16 25 40 60
彈簧范圍KPa 20～100(標準)；40～200；80～240；20～60；60～100

性能指標
項目 指標值 項目 指標值
基本誤差％ 不帶定位器 ±5.0 始
終
點
偏
差
％
 氣關 不帶定位器 始點 ±5.0
終點 ±2.5
帶定位器 ±1.0 帶定位器 始點 ±1.0
終點 ±1.0
回差％ 不帶定位器 3.0 氣開 不帶定位器 始點 ±2.5
終點 ±5.0
帶定位器 1.0 帶定位器 始點 ±1.0
終點 ±1.0
死區％ 不帶定位器 3.0
帶定位器 0.4 允許泄漏量L/h 1×10-3×
閥額定
容量
　 額定行程偏差％ ±2.5
注：本產品執行GB/T4213-92國家標準。

允許壓差
開關
方式		 執行
機構
型號 		彈簧
范圍
KPa 		氣源
壓力
KPa		 需
要
附
件		 公稱通徑（閥座直徑）mm
25 40 50 65 80 100 150 200
氣
關		 ZHA-22 20～100
20～100
40～200		 0.14
0.25
0.40		 -
P
P或R		 3.00
6.4
6.4
ZHA-23 20～100
20～100
40～200		 0.14
0.25
0.40		 -
P
P或R		 2.25
6.4
6.4 		1.95
6.4
6.4
ZHA-34 20～100
20～100
40～200		 0.14
0.25
0.40		 -
P
P或R		 2.36
6.4
6.4 		2.04
6.4
6.4 		1.67
6.4
6.4
ZHA-45 20～100
20～100
40～200		 0.14
0.25
0.40		 -
P
P或R		 1.41
6.4
6.4 		1.14
6.4
6.4
氣
開		 ZHA-22 20～100
40～200
80～240 		0.14
0.25
0.40		 -
P或R
P 		1.5
4.5
6.4
ZHA-23 20～100
40～200
80～240 		0.14
0.25
0.40		 -
P或R
P 		1.13
3.38
6.40 		0.98
2.93
6.4
ZHA-34 20～100
40～200
80～240 		0.14
0.25
0.40		 -
P或R
P 		1.18
3.54
6.4 		1.02
3.06
6.4 		0.84
2.51
5.85
ZHA-45 20～100
40～200
80～240 		0.14
0.25
0.40		 -
P或R
P 		0.71
2.12
4.94 		0.57
1.71
4.00
注：1P－閥門定位器；R－壓力繼動器。
　　 2允許壓差為閥關閉P2=0狀態，△P的最大值。
3)最大壓差超過1.0MPa,閥塞、套筒表面堆焊硬質合金。
可配附件：

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等外形尺寸mm
DN L H H1 質量 φA
PN16 PN40 PN64 普通 高溫 PN6 PN16 PN40 PN64 PN6
PN16		 PN40
PN64
25 185 197 210 410 560 50 57 70 20 24 285
40 222 235 251 455 620 65 75 85 26 35
50 254 267 286 457 627 70 82 90 30 40
65 276 292 311 610 790 80 92 100 47 66 360
80 298 317 337 622 807 95 100 107 55 78
100 352 368 394 640 850 105 110 117 125 65 99
150 451 473 508 870 1130 132 142 150 172 130 160 470
200 600 650 890 1150 160 170 187 207 175 250
250 730 775 1203 1523 187 202 225 235 350 470 580
300 850 900 1234 1554 220 230 257 265 500 660
