 供應信息-D671X氣動蝶閥

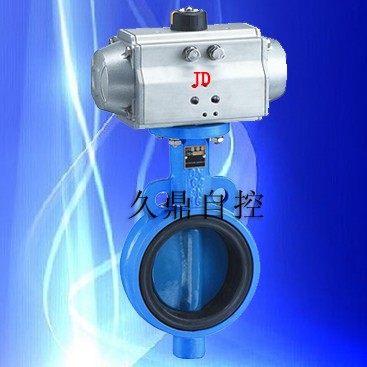

D671X氣動蝶閥

D671X氣動蝶閥
價格說明： 688元/臺
在線詢盤

最小起訂： 1臺 聯系電話： 86-0577-67327277
所在地區： 浙江 溫州市 發布時間： 2011年8月9日
供貨能力： 1000臺 有效時間： 2011年11月7日


D671X氣動蝶閥 　
D671X氣動蝶閥
電話：0577-67329277（直線） 傳真：0577-67327802（傳真報價）
D671X氣動蝶閥產品詳情
D671X氣動蝶閥90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。 氣動蝶閥特點 1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。 2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。 3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。 4、蝶板采用框架結構，強度高，過流面積大，流阻小。 5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。 6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。 7、本閥結構獨特，操作靈活，省力，方便。技術范圍 Technical specification
設計依據
Design reference 		GB標準
設計標準
Design standrd 		GB12238
結構長度
Face To face 		對夾連接
Wafer connecting 		GB12221
對夾法蘭尺寸
Wafer Flange Size 		GB12221
試驗和檢驗
Test＆inspection		 JB/T9002
注：系列蝶閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
Note:The structural length and connecting flange size of butterfly valve
serles can be designed and manufactured as perusers＇requirements. 主要零件材質表 Form of Major Parts Materials
序號
NO 		零件名稱
Accessory name 		材質
Material
Z C P
1 閥座
Seat		 橡膠
Ruber
2 圓柱削
Straight Pin		 45鋼
45 Steel 		不銹鋼
Stainless Steel
3 蝶板
Butterfly Plate 		灰鑄鐵鍍硬鉻
Grey Cast-iron Hard Chrome Plating 		碳鋼或不銹鋼
Simple Steel or Stainless Steel		 不銹鋼
Stainless Steel
4 閥體
Body		 灰鑄鐵
Grey Castlron		 碳鋼
Simple Steel		 不銹鋼
Stainless Steel
5 螺柱
Stud		 35鋼
35 Steel 		碳鋼
Simple Steel		 不銹鋼
Stainless Steel
6 閥桿
Stem		 45鋼
45 Steel 		不銹鋼
Stainless Steel
7 鍵
Key		 45鋼
45 Steel		 不銹鋼
Stainless Steel
8 襯套
Bushing
 銅基粉末冶金
Copper Base Powder Metallurgy
9 O形圈
O Ring 		橡膠
Ruber
10 氣動裝置
Pneumatic Device
11 位置指示器
Location lndicator 		塑料
Plactic
注：系列蝶閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求
　　 設計選用。
Note:The structural length and connecting flange size of butterfly
　　 valve series can be designed and manufactured as per uses＇requirements. 主要外形及連接尺寸 HVD671<X、J、F、F4>-<6.0、10><0.6、1.0Mpa>Mani Outline and Connecting Flange Size
DN 外形尺寸
Outline Size 		連接尺寸
Connecting Size 		執行器型號
Actuator Model
L L1 L2 H H1 D D1 n-φd
50 43 164/214 75/91 263/291 80 165 125 4-φ18 GTD65/GTE80
65 46 164/214 75/91 277/305 89 185 145 4-φ18 GTD65/GTE80
80 46 164/214 75/91 283/311 95 200 160 8-φ18 GTD65/GTE80
100 52 190/246 91/101 330/340 114 220 180 8-φ18 GTD80/GTE90
125 56 210/295 101/112 353/369 127 250 210 8-φ18 GTD90/GTE100
150 56 247/398 112/139 382/408 139 285 240 8-φ22 GTD100/GTE125
200 60 308/478 139/176 442/493 175 340 295 8-φ22 GTD125/GTE160
250 68 378/562 176/206 525/574 203 395 350 12-φ22 GTD160/GTE190
300 78 432/728 206/228 619/642 242 445 400 12-φ22 GTD190/GTE210
350 78 524/928 228/275 673/720 267 505 460 16-φ22 GTD210/GTE255
400 102 524/1033 228/324 705/800 309 565 515 16-φ22 GTD210/GTE300
450 114 648/1129 275/380 774/880 328 615 565 20-φ26 GTD255/GTE350
500 127 715/1430 324/425 880/905 361 670 620 20-φ26 GTD300/AW20S
600 154 795/1845 380/527 1020/1089 459 780 725 20-φ30 GTD350/AW28S
700 165 795/1845 380/527 1082/1151 520 895 840 24-φ30 GTD350/AW28S
800 190 1380/2605 527/440 1199/1112 591 1015 950 24-φ33 AW28/AW35S

注：數據XXX/XXX分別是氣動執行器雙作用式/單作用式<彈簧復位>。
　　根據不同的閥門扭矩，使用介質選配，不同的執行器型號，其相關尺寸隨之變化。
　　GT系列氣動執行器可配至DN700，AW系列氣動執行器可配蝶閥至DN200--1600。
