 供應信息-浙江品正閥門Q41F/H/Y鍛鋼球閥

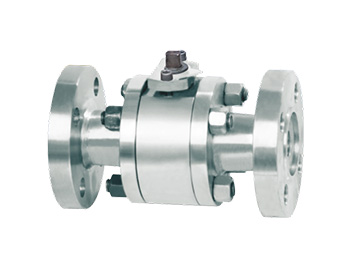

浙江品正閥門Q41F/H/Y鍛鋼球閥

浙江品正閥門Q41F/H/Y鍛鋼球閥
價格說明： 999元/臺
在線詢盤

最小起訂： 1臺 聯系電話： 0577-67985088
所在地區： 浙江 溫州市 發布時間： 2020年8月6日
供貨能力： 1000臺 有效時間： 2021年8月6日


浙江品正閥門Q41F/H/Y鍛鋼球閥 　
產品名稱： Q41鍛鋼球閥
閥體材質： WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6……
設計標準： GB/12237-1989；API6D
結構長度： GB/T12221-1989；ASME/ANSIB16.10
法蘭標準： GB/T9113、JB/T79.1-1994；ASME/ANSIB16.5
公稱通徑： DN15-200mm；1/2-8in
公稱壓力： PN1.0-10MPa；150-600Lb
適用溫度： -196-600℃
傳動方式： 手動、蝸輪傳動、電動、氣動、液動、電液動

鍛鋼硬密封浮動球閥采用單斜面彈性密封圈或V型槽彈性密封圈結構設計，當介質壓力太小時，密封圈與球體的接觸面積較小，故有較大的密封比壓，確�？煽棵芊�，介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能受較大的介質推力而不會損壞。由于聚四乙烯等密封圈材料具有良好的自潤滑性，與球體的摩擦損小，故鍛鋼硬密封球閥的使用壽命長。



主要零件 閥體 A105 LF2 F304 F304L F316 F316L F51
球體、閥桿 420 LF2 F304 F304L F316 F316L F51
密封圈 特種硬化材料
填料、墊圈 柔性石墨環 柔性石墨纏繞墊
適用工況 適用介質 高溫的或含有顆粒等介質
適用溫度 -28-400℃ -28-500℃　　　
應用規范 設計制造接 GB12237-89API6DJPI7S-48
法蘭遲寸接 JB79-59、GB9113、HG20592-97ANSI B16.5JIS B2212-2214
結構長度接 GB12221-89ANSI B16.10JIS B2002
檢驗試驗接 GB/T13927-89 JB/T9092-99API598API598

Q41硬(軟)密封球閥主要連接尺寸(JB規格)



型號 公稱通徑 Dn (mm) 尺 寸 (mm)
L D Dl D2 B-f Z-φd H DO
Q41H-16P 15 130 96 86 46 14-2 4-14 60 108
20 140 105 75 65 14-2 4-14 64 120
25 150 165 85 65 16-2 4-14 90 165
32 165 135 100 78 16-2 4-18 105 180
40 180 146 110 85 18-3 4-18 150 240
50 200 160 126 100 18-3 4-18 190 240
65 220 180 145 120 18-3 4-18 195 320
80 260 195 160 135 20-3 8-18 216 360
100 280 216 180 165 20-3 8-18 260 400
125 320 246 210 186 22-3 8-18 280 500
150 360 280 2l0 210 2l-3 8-23 320 600
200 400 335 295 265 26-3 12-23 370 800
250 460 406 355 320 30-33 12-25

Q41硬(軟)密封球閥主要連接尺寸(GB規格)



DN L D K d d-L f C
40 165 150 110 84 4-18 2 18
50 203 165 125 99 4-18 2 20
65 222 185 145 118 4-18 2 20
80 241 200 160 132 4-18 2 20
100 305 220 180 156 4-18 2 22
125 356 250 210 184 4-18 2 22
150 394 285 240 211 8-22 2 24
200 457 340 295 266 12-22 2 24

PN2.5MPa



DN L D K d d-L f C
40 165 150 110 84 4-18 2 18
50 203 165 125 99 4-18 2 20
65 222 185 145 118 4-18 2 22
80 241 200 160 132 8-18 2 24
100 305 235 190 156 8-22 2 24
125 356 270 220 184 8-26 2 26
150 394 300 250 211 8-26 2 28
200 457 360 310 274 12-26 2 30

NP4.0NPa



DN L D K d d-L Y f1 f2 C
40 200 150 110 84 4-18 86 4 3 18
50 230 165 125 99 4-18 88 4 3 20
65 290 185 145 118 8-18 110 4 3 22
80 310 200 160 132 8-18 121 4 3 24
100 350 235 190 156 8-22 15 4.5 3.5 24
125 381 270 220 184 8-26 176 4.5 3.5 26
150 403 300 250 211 8-26 204 4.5 3.5 20
200 502 375 320 284 12-30 260 4.5 3.5 34

NP6.3NPa



DN L D K d d-L Y f1 f2 C
40 241 170 125 84 4-22 76 4 3 26
50 292 180 135 99 4-22 88 4 3 26
65 330 205 160 118 8-22 110 4 3 26
80 356 215 170 123 8-22 121 4 3 28
100 432 250 200 156 8-26 150 4.5 3.5 30
125 508 295 240 184 8-30 176 4.5 3.5 34
150 559 345 280 211 8-33 204 4.5 3.5 36
200 660 415 345 284 12-36 260 4.5 3.5 43

特別聲明：本網站參數資料僅供參考，如有變更以本公司產品實際為準。
