供應信息-浙江品正閥門Q41H硬密封浮動球閥 |
|
|
| |
|
|
|

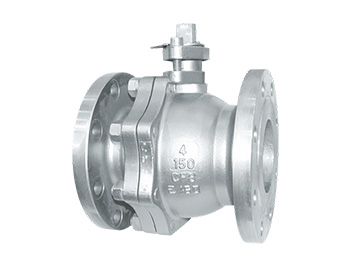

浙江品正閥門Q41H硬密封浮動球閥
|
|
價格說明：
999元/臺 |
|
| |
|
| 最小起訂：
1臺 |
聯系電話： 0577-67985088 |
| 所在地區：
浙江 溫州市
|
發布時間：
2020年8月6日 |
| 供貨能力：
1000臺 |
有效時間：
2021年8月6日 |
| |
|
| |
|
 |
|
|
球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在各種閥門中，球閥的流動阻力較小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
主要零部材料
序號
NO |
零件名稱 |
材質 |
| GB |
ASTM |
| 1 |
閥體 |
WCB |
A2116-WCB |
| 2 |
密封圈 |
PTFE |
PTFE |
| 3 |
球體 |
1C18Ni9Ti |
SS304 |
| 4 |
螺母 |
35 |
A194-2H |
| 5 |
螺柱 |
35CrMoA |
A193-B7 |
| 6 |
石體 |
WCB |
A216-WCB |
| 7 |
墊片 |
柔性石墨+不銹鋼
|
B12.10-304F/.G |
| 8 |
填料 |
PTFE |
PTFE |
| 9 |
填料壓蓋 |
WCB |
A2116-WCB |
| 10 |
定位片 |
25 |
A105 |
| 11 |
擋圈 |
65Mn |
AISI 1066 |
| 12 |
手柄 |
K33 |
A47-667
Gr.32510 |
| 13 |
閥桿 |
1Cr33 |
A276-410 |
| 14 |
螺釘 |
35 |
A193-B7 |
| 15 |
止推墊片 |
PTFE |
PTFE |
技術規范
| 設計依據 |
國標系列 |
美標系列 |
| 設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
| 法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
| 結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
| 連接法蘭 |
GB/T9113
Hg20592 |
ANSI B16.5、B16.47 |
| 對焊端 |
GB/T12224 |
ANSI B16.25 |
| 試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
主要外形尺寸
| 公稱通徑 |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| d1 |
13 |
19 |
25 |
38 |
64 |
64 |
76 |
102 |
127 |
152 |
203 |
| L |
108 |
117 |
127 |
165 |
191 |
191 |
203 |
229 |
356 |
394 |
457 |
| H |
59 |
63 |
75 |
95 |
142 |
142 |
152 |
178 |
252 |
272 |
342 |
| W |
130 |
130 |
160 |
230 |
400 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
| Wt(kg) |
2.5 |
3 |
5 |
7 |
15 |
19 |
19 |
33 |
58 |
93 |
160 |
產品尺寸
|
|
|
|
|
