概述

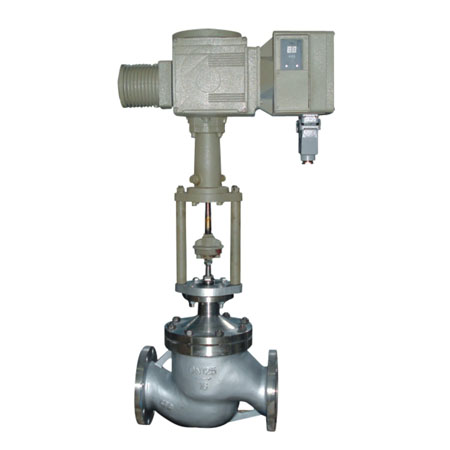

該電動調節閥由新一代智能2SB系列電動執行機構和調節閥本體兩部分組成、 電機旋轉通過聯軸機構直接帶動蝸桿傳動， 蝸桿帶動蝸輪轉動，
再通過離合器帶動輸出軸轉動，從而產生軸侶推力，使閥芯作相應移動，從而達到對壓力、流量、溫度、液位等工藝參數的調節。該閥閥體結構緊
湊：流體通道呈S流向型，壓降損失小，流量大、可調范圍廣，流量特性曲線精度主，符合IEC534-1-1976標準。閥芯導向面積大，抗振性好，閥
座泄露量符合ANSI B16.106標準。該閥廣泛應用于化工、石油、冶金、電站等工業部門。
執行機構是推動裝置，它以電源為動力，輸出推力；閥部為調節部分，直接與介質接觸，調節介質流量。
ZRLjp型單座閥采用一個密封面，因此泄露量小, 但作用在閥桿的不平衡推力大，使用于壓差小的工況L；ZRLM型套筒閥采用平衡式閥塞結構，
故泄露量較大，但作用于閥桿上的不平衡推力較少，因而允許使用的壓差較大，在同樣的工作條件下，套筒閥和單雙座調節閥比較，閥塞的穩定性
比較好，不易產生振動。該閥廣泛應用于化工、石油、冶金、電站等工業部門。
主要技術數據
公稱壓力：1.6，4.0， 6.4MPa，(16、40、64kg/cm2)
閥體材質：鑄鐵、鑄鋼、鑄不銹鋼
固有流量特性：直線、等百分比
作用方式：電開式(K)、電關式(B)
溫度范圍：-20~200，-40~230℃、散熱型-40~450℃
輸入信號：4~20mA (D.C)
輸出信號：4~20mA(D.C)
電源電壓：380VAC 50Hz或220VAC 50Hz(詳見電裝標牌)
執行機構額定行程：見表一
基本誤差：≤1%
死區：0.1%-9.9%可調
行程控制機構重復性誤差：≤1%
輸入輸出通道均采用光電隔離
允許泄露量：ZRLjp型符合GB4213四級；ZRLM型符合GB4213三級
使用環境溫度：電動調節閥-20~+55C
使用環境溫度：電動調節閥≤95%
環境氣體：無腐蝕性氣體
