產品概述

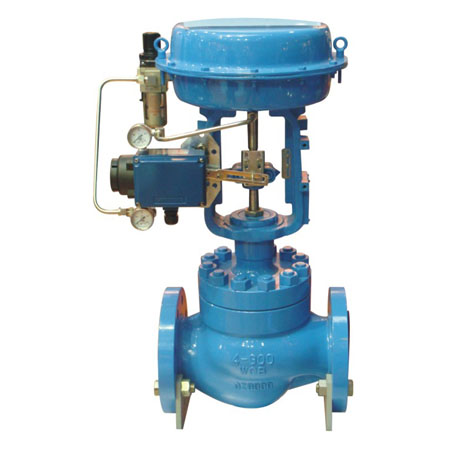

HCB籠式雙座調節閥是一種壓力平衡式的調節閥，閥體流體通道呈S流線型，還設有一個改善套筒周圍液體平穩流動的導流翼，優點是壓降損失小，流量大，可調范圍廣，流量特性曲線精度高，動態穩定性好，噪音低，空化腐蝕小。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。適宜控制高溫、低溫的高壓差流體。

標準技術參數

閥        體
公稱直徑：40~200mm
公稱壓力：ANSI 125、150、300、600
                   JIS10、16、20、30、40K
                   PN1.6、4.0、6.4MPa
連接型式：法蘭式：FF、RF、RJ和LG
                   標準按ANSI B16.5，JIS B2201
                   JB/T79.1  PN1.6MPa，JB/T79.2
                   凹凸面
                   焊接式：嵌接焊SW(40~50mm)
                                  對接焊BW(65~200mm)
材        料：ZG25
                   ZG1Cr18Ni9    ZG0Cr17Ni12Mo2
                   1.25Cr0.5Mo   5.0Cr0.5Mo
                   SCPH21   SCPH61 Ti
上  閥  蓋：常溫型      (P)：-17~+230℃
                   伸長Ⅰ型(E1)：
                   -45~-17℃    +230~+566℃
                   伸長Ⅱ型(E2)：整體式(E2I)：
                   -100~-45℃

                   焊接式(E2W)：-196~-100℃
                   波紋管型：-17~+230℃
壓蓋型式：螺栓壓緊式
填        料：V型聚四氟乙烯填料，含浸聚四氟
                   乙烯石棉填料，石墨編織填料。
執行機構
型        式：HA多彈簧式薄膜執行機構。
彈簧范圍：0.02~0.10，0.08~0.24MPa
供氣壓力：0.14，0.16，0.28，0.40MPa
所源接頭：Rc1/4
環境溫度：-30~+70℃
閥作用型式：氣開式或氣關式

性         能
泄  漏  量：常溫型
金屬閥座：符合標準ANSI B16.104 Ⅱ級，
                   ≤0.5%額定Cv，特殊要求可做到
                   Ⅲ級，≤0.1%額定Cv
聚四氟乙烯閥座：符合標準ANSI B16.104Ⅵ級，
                             ≤10額定Cv
金屬閥座：符合標準ANSI B16.104 Ⅱ級，
                  ≤0.5%額定Cv
回        差：3%(不帶定位器)
                   1%(帶定位器)
線        性：±5%(不帶定位器)
                   ±1%(帶定位器)
備        注：采用標準的V型聚四氟乙烯填料。

可調節范圍
50：1
