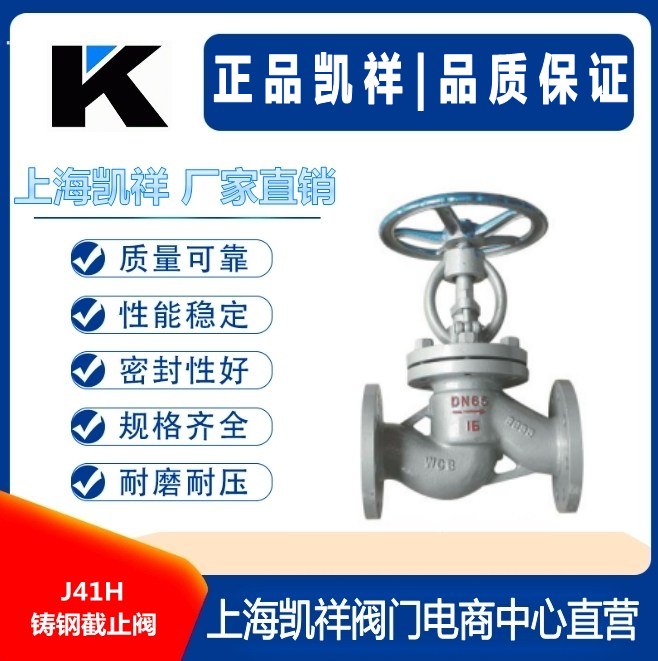

J41H鑄鋼截止閥
|
價格說明:
電話咨詢 |
|
|
|
最小起訂:
1臺 |
聯系電話: 15159806595 |
所在地區:
上海 松江區
|
發布時間:
2021年6月24日 |
供貨能力:
500臺 |
有效時間:
2022年6月24日 |
|
|
|
|
 |
|
|
主要用途:
J41H鑄鋼截止閥適用于公稱壓力PN1.6~16MPa,工作溫度0~425℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。J41H鑄鋼法蘭截止閥的啟閉件是圓柱形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關,一般不用來調節流量,定做時允許作調節和節流。型號: J41H-16C(鑄鋼)、J41H-16P(304)、J41H-16R(316)、J41H-25C、J41H-40C、J41H-64C、J41H-64P、J41H-64R。
產品特點:
1、結構簡單,制造和維修比較方便;
2、工作行程小,啟閉時間短;
3、密封性好,密封面間磨擦力小,壽命較長。
主要零件材料:
主要零件名稱 |
材料 |
閥體、閥蓋、閥瓣 |
WCB |
閥座密封面 |
D577 |
閘板密封面 |
507Mo |
閥桿 |
2Cr13 |
閥桿螺母 |
ZCuAl9Mn2 |
填料 |
柔性石墨 |
中法蘭墊片 |
不銹鋼纏繞式 |
中法蘭連接螺柱 |
35CrMo |
手輪 |
QT450-10 |
主要技術參數:
公稱壓力
(MPa) |
試驗壓力 (HPa) |
適用介質 |
適用溫度℃ |
殼體 |
密封 |
低壓密封 |
(液體) |
(氣) |
J41H-16C |
2.4 |
1.76 |
0.6 |
水、蒸汽、油品 |
-29℃~425℃ |
J41H-25C |
3.75 |
2.75 |
J41H-40C |
6 |
4.4 |
J41H-64C |
9.6 |
7.04 |
J41H-100C |
15.0 |
11.0 |
主要外形尺寸:
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
J41H-16C
|
10 |
130 |
90 |
60 |
40 |
14 |
4-Φ14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
218 |
120 |
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
258 |
140 |
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
275 |
140 |
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
280 |
160 |
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
330 |
180 |
50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
350 |
200 |
65 |
290 |
180 |
145 |
120 |
18 |
4-Φ18 |
370 |
280 |
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
400 |
280 |
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
415 |
320 |
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
460 |
360 |
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
510 |
450 |
200 |
600 |
335 |
295 |
265 |
26 |
12-Φ23 |
710 |
500 |
250 |
650 |
405 |
335 |
320 |
30 |
12-Φ25 |
786 |
550 |
300 |
750 |
460 |
410 |
375 |
30 |
12-Φ25 |
925 |
600 |
|
|
|
|
|
