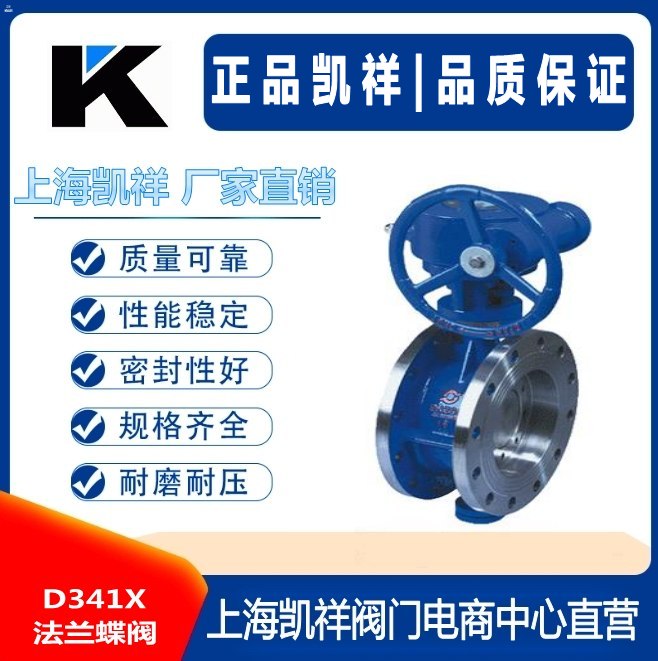

D341X法蘭蝶閥
|
價格說明:
850元/臺 |
|
|
|
最小起訂:
1臺 |
聯系電話: 15159806595 |
所在地區:
上海 松江區
|
發布時間:
2021年6月24日 |
供貨能力:
500臺 |
有效時間:
2021年9月22日 |
|
|
|
|
產品概述:
蝶板的回轉中心(即閥桿的中心)位于閥體的中心線和蝶板的密封面截面上,蝶板旋轉90度即可完成啟閉。閥座采用合成橡膠。關閉時蝶板的外圈密封面擠壓合成橡膠閥座,使閥座產生彈性變形而形成彈性力作為密封比壓保證蝶閥的密封。被廣泛用于食品、醫藥、化工、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
產品特點:
1、結構簡單,外形尺寸小,結構長度短,體積小,重量輕。
2、全開時閥座通道有效流通面積較大,流體阻力較小。
3、密封面材料采用丁腈橡膠,密封性能好。
4、啟閉力矩較小,由于轉軸兩側蝶板受介質作用基本相等,而產生轉矩的方向相反,因而啟閉較省力。
5、操作靈活省力,可選擇手動、電動、氣動、液壓方式。
主要部件材料:
序號 |
主部件 |
材質 |
1 |
閥體 |
QT450 |
2 |
閥桿 |
不銹鋼 |
3 |
蝶板 |
QT450 |
4 |
密封圈 |
丁腈橡膠 |
5 |
渦輪頭 |
QT450 |
6 |
手輪 |
QT450 |
7 |
緊固件 |
標準件 |
外型尺寸/性能參數:
規格(DN) |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
閥長度 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
閥高度 |
362 |
373 |
437 |
467 |
612 |
693 |
797 |
857 |
965 |
1010 |
1105 |
1340 |
測試壓力
(MPa) |
殼體 |
1.5-2.4 |
密封 |
1.1-1.76 |
公稱壓力(MPa) |
1.0-1.6 |
適用溫度 |
0-80℃ |
適用介質 |
水及弱腐蝕性流體
|
|
|
|
|
|
