 供應信息-D341X軟密封蝶閥

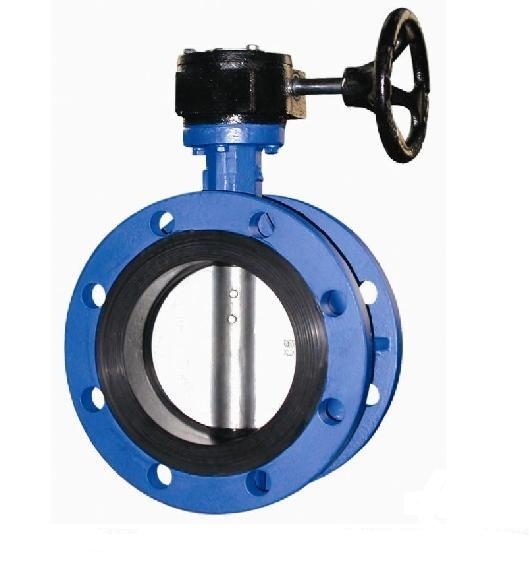

D341X軟密封蝶閥

D341X軟密封蝶閥
價格說明: 電話咨詢
在線詢盤

最小起訂: 0臺 聯系電話: 86-021-51691756
所在地區: 上海 奉賢區 發布時間: 2023年6月2日
供貨能力: 0臺 有效時間: 2024年6月1日


D341X軟密封蝶閥

D341X軟密封蝶閥工作原理:

蝶板的回轉中心(即閥桿的中心)位于閥體的中心線和蝶板的密封面截面上,蝶板旋轉90角度即可完成啟閉。閥座采用合成橡膠。關閉時蝶板的外圓密封面擠壓合成橡膠閥座,使閥座產生彈性變形而形成彈性力作為密封比壓保證蝶閥的密封。
D341X軟密封蝶閥產品特點:
★驅動方式可選擇手動、電動或氣動。
☆流量特性趨直線,調節性能好。
◆密封件可更換,且密封可靠達到雙向密封�!�
◇小巧輕便,容易拆裝及維修,并可在任意位置安裝。
■結構簡單、緊湊,操作扭矩小,90°回轉開啟迅速。
□蝶板可根據用戶要求噴涂覆層,如尼龍或聚四氟類。
▲蝶板與閥桿的連接采用無銷釘結構,克服了有可能的內泄漏點。
△蝶板外圓采用球面造型,提高了密封性能及延長了閥門的使用壽命,帶壓啟閉5萬次以上仍保持零泄漏。
設計與制造:GB12238 結構長度:GB12221(13系列)法蘭連接尺寸:GB4216 D41J半襯襯膠蝶閥
部件列表:1、閥體 2、閥座 3、蝶板 4、閥桿
D341X軟密封蝶閥用途:
密封圈材料代號
適用溫度
適用介質
NR
≤85℃
水、空氣、酸堿類
CR
≤85℃
水、煤氣、酸堿類
NBR
≤100℃
水、油品
CPDM
≤120℃
水、蒸汽、一般酸堿類
FKM
≤150℃
水、蒸汽、強酸堿類
D341X軟密封蝶閥材料:
閥體
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿
碳鋼鍍鎳磷、不銹鋼
閥座密封圈
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
氣動裝置
組合件
壓力等級:PN(MPa) 1.0 1.6
D341X軟密封蝶閥測試:
襯里層:電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力:PN(MPa)
閥體:PN×1.5
密封:PN×1.1
任選附件:蝸輪裝置、氣動裝置、電動裝置

D341X軟密封蝶閥主要尺寸參數:


公稱通徑DN
L
mm
D
mm
D1
mm
n-d(mm)
H1
mm
H2
mm
質量
PN1.6
PN1.6
50
108
165
125
4-18
4-18
91
120
8
65
112
185
145
4-18
4-18
104
140
11.5
80
114
200
160
8-18
8-18
107
150
12.5
100
127
220
180
8-18
8-18
135
165
23
125
140
250
210
8-18
8-18
129
190
40.5
150
140
285
240
8-22
8-22
131
205
46.5
200
152
340
295
8-22
12-22
177
2550
61
250
165
395
350
12-22
12-26
206
270
73.5
300
178
445
400
12-22
12-26
220
320
103
350
190
505
460
16-22
16-26
264
358
120
400
216
565
515
16-26
16-30
298
400
217
450
222
615
565
16-26
-
327
420
242
500
229
671
620
20-26
-
352
480
279
600
267
780
725
20-30
-
446
560
396
700
292
895
840
24-30
-
486
610
596
閥門 進口閥門  上海閥門  閥天閥門  蝶閥系列:蝶閥、 進口蝶閥、對夾式蝶閥D71X-16、鋁合金對夾式蝶閥D71X-16L、法蘭蝶閥D41X-16、電動蝶閥D941X-16、電動調節蝶閥DT941X-16、氣動蝶閥D671X-16、氣動調節蝶閥DT671X-16、美標蝶閥D71X-150Lb、鑄鐵蝶閥D71X-16Z、碳鋼蝶閥D71X-16Z、鑄鋼蝶閥D71X-16Z、不銹鋼蝶閥D71F-16P、鉻鉬鋼蝶閥D71H-16I、蝸輪蝶閥D371X-16、蝸輪對夾式蝶閥D371X-16、蝸輪法蘭蝶閥D341X-16、伸縮蝶閥SD343X-16、金屬硬密封蝶閥D343H-16C、氣動通風蝶閥D641-0.1C、電動通風蝶閥D941W-0.1C、電動盲板閥F947X-1、手動盲板閥F743X-1、電動高溫蝶閥ZKJW、信號蝶閥SD371X-16、液動蝶閥HD741X-16、焊接硬密封蝶閥D363H-300Lb、多層次硬密封蝶閥D371H-16、凸耳式雙向密封蝶閥D373H-150Lb、全銅硬密封蝶閥D343H-16T、三偏心硬密封蝶閥D75X-16、襯氟塑料密封蝶閥D341F46、四氟密封蝶閥D71F-16、加長桿蝶閥D371X-16、溝槽蝶閥D391X-10、液控止回蝶D741X-16、軟密封蝶閥D343X-10等。閥門材質有:鑄鐵、鑄鋼、碳鋼、不銹鋼、304、316、等。閥門規格:DN15-DN1200。壓力:1.0-10.0Mpa   驅動方式可采用手動、電動、氣動、齒輪傳動等裝置。標準:國標GB HB、美標API ANSI、日標JIS、德標DIN。
