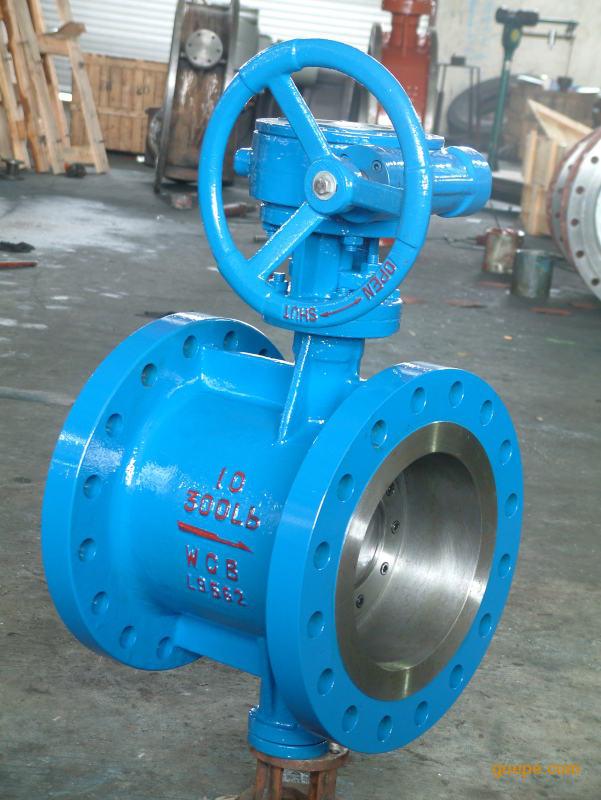

美標法蘭蝶閥適用標準
鋼制蝶閥,API 609,MSS SP-67
溫度和壓力,ASME B16.34
結構長度,API 609
端法蘭,ASME B 16.5
試驗標準,API 598
耐火標準,API-607
美標法蘭蝶閥設計說明
密封結構:軟密封,多層次硬密封,彈性硬密封,防火軟密封
制動器操作
ISO 5211 襯墊
連接:法蘭,對焊,對夾,凸耳對夾
操作方式:手動,渦輪,電動,氣動,液動
偏心結構,中線結構,單偏心,雙偏心,三偏心結構

美標法蘭蝶閥標準材料規范
NO. |
Part Name |
ASTM Material |
Carbon steel |
304 Type |
316Type |
304LType |
316LType |
Alloy 20 |
1 |
Body |
A216-WCB |
A315-CF8 |
A315-CF8M |
A315-CF3 |
A315-CF3M |
A315-CN7M |
2 |
Stem |
A182 F6a |
A182 F304 |
A182 F316 |
A182 F304L |
A182 F316L |
Alloy 20 |
3 |
Disc |
A216-WCB |
A315-CF8 |
A315-CF8M |
A315-CF3 |
A315-CF3M |
A315-CN7M |
4 |
Hinge pin |
A276-410 |
A276-304 |
A276-316 |
A276-304L |
A276-316 |
Alloy 20 |
5 |
Bolt |
A193-B7 |
A193-B8 |
A193-B8M |
A193-B8 |
A193-B8M |
Alloy 20 |
6 |
Retaining ring |
A105 |
A182-F304 |
A182-F316 |
A182-F304L |
A182-F316 |
Alloy 20 |
7 |
Seat ring |
Graphite+
304 |
Graphite+
304 |
Graphite+
316 |
Graphite+
304L |
Graphite+
316L |
Graphite+
Alloy 20 |
8 |
Bushing |
Bronze |
304+PTFE |
316+PTFE |
304L+PTFE |
316L+PTFE |
Alloy 20+PTFE |
9 |
Packing |
Graphite |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
10 |
Yoke |
A216-WCB |
A216-WCB |
A216-WCB |
A216-WCB |
A216-WCB |
A216-WCB
|
