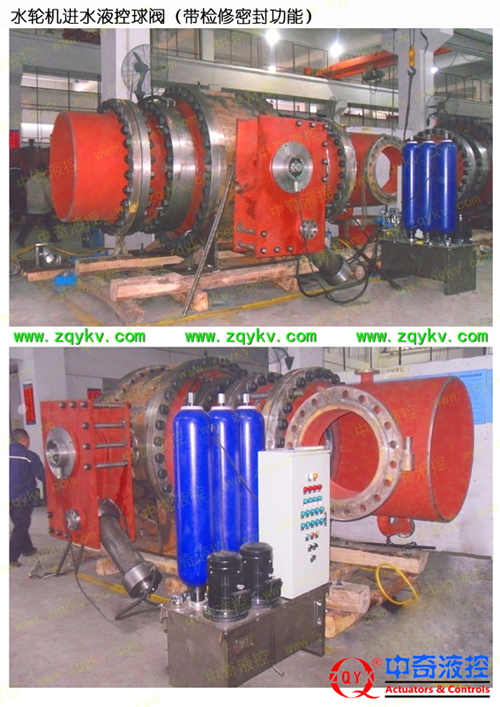

近日，溫州中奇流體機械制造有限公司自行研發生產的4臺套大口徑液控球閥（帶檢修及工作密封）廠內運行成功。各項功能均超標準滿足業主方要求，性能穩定，安全可靠。
雙側密封設計，一側為工作密封，一側為檢修密封。
可以不需要在液控進水球閥前再安裝一臺專用的檢修閥，檢修密封投入就可以工作密封和軸端密封等進行檢修，不需要放空壓力管道，即節約了電站的運行維修成本。
1.產品簡介
水輪機進水液控球閥廣泛應用于高水頭的水電站中。工作時，閥門與水輪機配合，按照水力過渡過程原理，通過預設的啟閉程序，有效消除管路水錘，實現管路可靠截止，起到保護管路系統安全的作用。
安裝在水輪機蝸殼的進水口處，為機組停機檢修時提供可靠的安全的工作條件；在機組長時間停機時減少機組漏水量，開機時快速充水，使機組快速進入工作狀態；還可以防止機組飛逸事件。
中奇流體公司并可根據用戶的特殊要求單獨進行設計，多方位滿足用戶對該類產品的需要。
2.結構簡述
液控球閥主要由球閥本體、液壓站、PLC電控箱（柜）、旁通管路及旁通閥、上游連接管、下游連接管、伸縮節、空氣閥、排水閥等主要部分組成，設計符合GB/T14478-93《大中型水輪機進水閥門基本技術條件》。
3.性能特點
本系列閥門，智能化程度高、功能齊全、性能穩定可靠，且流阻系數極小，全開時的流阻系數與管道相等。產品有以下主要特點：
1、電氣控制系統采用PLC智能控制，使電氣線路大大簡化，具有較強的故障自我診斷功能�？杀镜兀h(yuǎn)程控制，受中控室及與水輪機聯動控制，自動化程度高，安全可靠，是實現水電站“少人值班、無人職守”管理理念的理想設備；
2、液控系統采用蓄能器儲能，當水電站停電無電源時，蓄能器釋能，可實現緊急動水關閉球閥，為機組安全運行提供足夠的安全保證；
3、適用水頭范圍廣，最高可達到1600米水頭；
4、流體阻力小，球閥是所有閥類中流體阻力最小的一種，閥門全開后，流道為光滑通孔，水力損失小，節省能源。
5、開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
6、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。
