| 2回路限位開關/長壽命2回路限位開關 |
| |

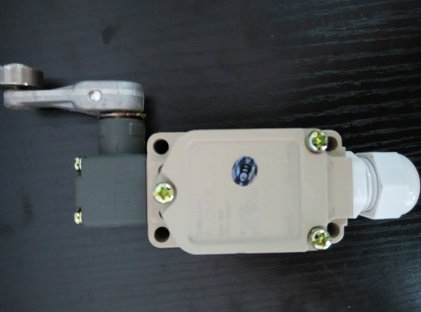

WL：種類豐富的雙路限動開關
● 擁有OT大的大角度型、附可確認動作信號顯示燈型、耐寒型、耐熱型、耐腐蝕型等豐富種類。
● 除標準型之外同，另有微小負載型
● 取得EN/IEC規格認證(附接地端子型)
|
額定值/性能/功能
| 保護結構 |
IP67 |
| 壽命 |
機械 |
1,500萬次以上 ＊2 |
| 電氣 |
75萬次以上 ＊3 |
| 容許操作速度 |
1mm～1m/s（WLCA2的情況） |
| 容許操作頻率 |
機械 |
120次/min |
| 電氣 |
30次/min |
| 額定頻率 |
50/60Hz |
| 絕緣電阻 |
100MΩ以上（DC 500V兆歐表） |
| 接觸電阻 |
25mΩ以下（初期值） |
| 耐壓 |
同極端子間 |
AC1,000V 50/60Hz 1min |
| 帶電金屬部與地線間 |
AC2,200V(1,500V) 50/60Hz 1min/ Uimp 2.5kV |
| 各端子與不帶電金屬部間 |
AC2,200V(1,500V) 50/60Hz 1min/ Uimp 2.5kV |
| 額定絕緣電壓(Ui) |
1,000VAC |
| 開關時的反向感應電壓 |
1,000V max(EN60947-5-1) |
| 污染度（使用環境） |
3(IEC947-5-1) |
| 短路保護裝置 |
10A保險絲 gG或gI（IEC269） |
| 帶條件短路電流 |
100A(EN60947-5-1) |
| 額定密閉熱電流(Ithe) |
10A、0.5A(EN60947-5-1) |
| 防止觸電保護等級 |
class I |
| 振動 |
誤動作 |
10～55Hz 雙振幅1.5mm ＊4 |
| 沖擊 |
耐久 |
1,000m/s2以上 |
| 誤動作 |
300m/s2以上 ＊4 |
| 使用環境溫度 |
-10～+80℃（不結冰）＊5 |
| 使用環境濕度 |
95%RH以下 |
| 重量 |
約275g（WLCA2時） |
注1. 上述數值為初始值。
注2. 耐壓（ ）內的數值為過行程型（高靈敏度型）微小負載型的情況下的數值。
＊1. 壽命的數值為環境溫度5～35℃、環境濕度40～70%RH時的數值。 其他具體條件請另外垂詢。
＊2. 過行程型的一般型、高靈敏度型、觸須型為1000萬次以上。
＊3. 高靈敏度型為50萬次以上。但是微小負載型所有型號都為100萬次以上。
＊4. 觸須型除外。微小負載型為200m/s2以上。
＊5. 耐寒型的場合為-40～+40℃ （不結冰） 耐熱型的場合為+5～+120℃ |
|
