帶以太網PLC主機除了包括同型號不帶以太網接口主機的所有功能外，還支持以太網組網、編程、監控等。另外通過海為云平臺，可對PLC遠程編程、上下載、固件升級、診斷、監控及調試，讓您輕松遠程連接，隨時偵測現場異常狀況。
| 帶以太網型號 |
電源 |
DI |
DO |
高速脈沖
輸入 |
高速脈沖
輸出 |
通訊口 |
擴展
模塊 |
尺寸 |

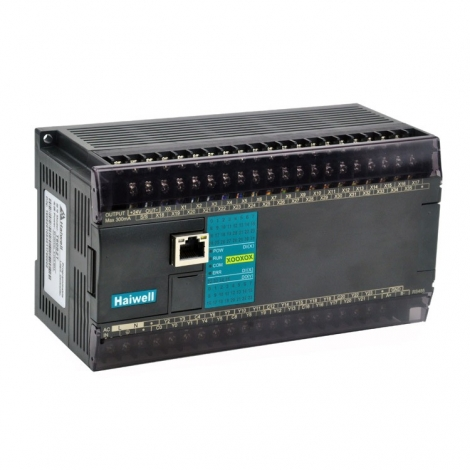

| T60S2R-e |
220V AC |
36 |
24 繼電器 |
2 路A/B相
（4點）
200KHz |
/ |
以太網+RS232+
RS485, 最多6個 |
7 |
177*95*82mm |
產品端子圖
開關量輸入（DI）規格
| 項目 |
開關量輸入DI |
| 輸入信號 |
無電壓接點或NPN/PNP |
| 動作驅動 |
ON：3.5mA以上 OFF：1.5mA以下 |
| 輸入阻抗 |
約4.3KΩ |
| 輸入最大電流 |
10mA |
| 響應時間 |
默認6.4ms，可配置為0.8~51.2ms |
| 隔離方式 |
每通道單獨光電隔離 |
| 輸入指示 |
LED燈亮表示ON，不亮表示OFF |
| 電源輸入 |
PLC主機內部供電：直流電源（SINK或SOURCE）5.3mA@24VDC |
開關量輸入接線圖
開關量輸出（DO）規格
| 項目 |
繼電器輸出-R |
NPN或PNP 晶體管輸出 -T/P |
| 最大負載 |
電阻性負載 |
2A/1點，8A/4點共COM |
0.5A/1點，2A/4點共COM |
| 電感性負載 |
50VA |
5W/24VDC |
| 燈負載 |
100W |
12W/24VDC |
| 最小負載 |
10mA |
2mA |
| 電壓規格 |
250VAC,30VDC以下 |
30VDC |
| 驅動能力 |
最大觸點容量：5A/250VAC |
MAX 1A 10秒 |
| 響應時間 |
Off-on 10ms，On-off 5ms |
Off→On 10μs，On→Off 120μs |
| 開路漏電流 |
--- |
0.1mA以下 |
| 隔離方式 |
機械隔離 |
每通道單獨光電隔離 |
| 輸出指示 |
LED燈亮表示ON，不亮表示OFF |
| 電源輸入 |
PLC主機內部供電 24VDC |
開關量輸出接線圖
