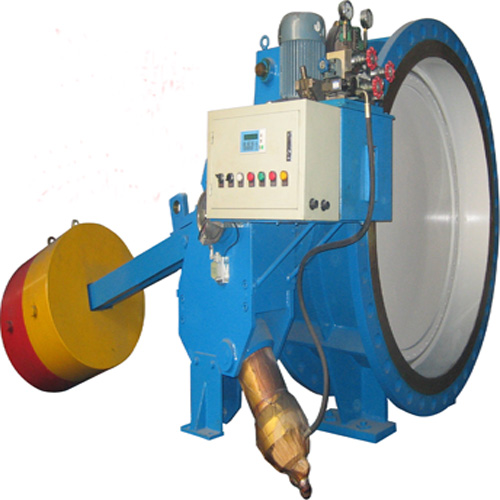

重錘式液控止回蝶閥：
特點簡述：
1、靠自身重錘蓄能，無外來能源時可自動關閥
2、密封可靠、流阻系數小
3、采用PLC智能控制系統，可實現文本、觸摸屏等多種人性化操作界面
4、可以實現遠程、本地控制
5、能按預定程序?qū)崿F(xiàn)與其他管路設備聯動操作
6、具有快、慢可調的關閉功能
7、具有截止、止回功能
8、關閉時能實現緩閉功能，有效消除水錘危害，保護水泵及管網系統的安全
結構特征 ：
按照控制系統則分為普通重錘式、重錘式鎖定型（S）、重錘式自動保壓型（B）。
1、主要由閥門本體、傳動機構、液壓站、電控箱等四部分組成。
2、閥門本體由閥體、蝶板、閥軸、密封組件等零件組成。
3、傳動機構主要由液壓缸、搖臂、支撐側板、重錘、杠桿、鎖定油缸等連接、傳動件組成，是液壓動力開、關閥門的主要執行機構。
4、液壓站包括油泵機組、手動泵、蓄能器、電磁閥、溢流閥、流量控制閥、截止閥、液壓集成塊、油箱等零部件。
5、閥體均采用臥式結構。
6、閥軸采用長、短軸結構均可。
7、重錘式自動保壓型系統中，蓄能器用作系統壓力的補償。
8、重錘式保壓鎖定型系統中，蓄能器用作系統壓力的補償和鎖定油缸的退鎖。
9、傳動液壓缸上設有快關時間調節閥、慢關時間調節閥和快、慢關角度調節閥。
10、 手動泵用于系統調試和特殊工況下的閥門啟閉。
11、液壓站、電控箱與閥門本體可以是整體式安裝，也可以分開安裝。一般為整體式安裝。
12、流量控制閥用于開閥時間調節。
13、液壓系統電磁換向閥控制特征一般為正作用型，
即：電磁閥得電蝶閥開閥、失電蝶閥關閥；反之則為反作用型，即電磁閥失電蝶閥開閥、得電蝶閥關閥。常規配套電磁換向閥為正作用型，采用反作用型應在訂貨時說明
