上海瑞克閥門有限公司

美國瑞克Ruike過濾器

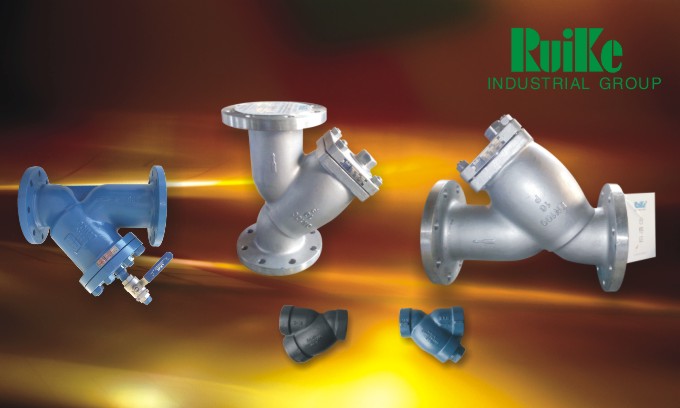

Y型過濾器

◎描述
◇ 帶有FF法蘭盤凸緣的316絲網過濾器，符合ASME 標準。
◇ 帶有FF法蘭盤凸緣的316L絲網過濾器，符合ASME標準。
◇ 過濾器滿足實際應用ASME/ANSI標準。
◇ 全部過濾器都帶有密封平墊圈的螺栓緊固的法蘭端蓋。
◇ 過濾器的法蘭端蓋設計符合ASME標準中第Ⅷ節第I部分附件II的規定。
◇ 通過角度墊圈設計來完成直流通。
◇ 標準墊圈結構采用304 Ss多孔板。
◇ 推薦最小過濾等級為250微米。
◇ 帶有插頭的N.P.T.排泄管接頭。
◇ 推薦安裝于水平管線中。
◎設計規范
設計標準：ANSI16.34、HG/T21637
結構長度：ANSI B16.10  GH/T21637
法蘭標準 ： ANSI B16.5、GB/T9113、HG系列
試驗標準 ：GB/T 13927
◎設計特點
濾網與腔體緊密接觸腔體兩端經精密加工，為濾網提供了絕佳的圓滑接觸面以及固定的腔體長度。濾網與經精密加工的腔體緊密的接觸，有效地避免大于濾孔的雜質從濾網兩端逃逸。殼體材料選擇鑄鐵、碳鋼、鉻鉬、鍛鋼、不銹鋼、青銅�？商峁┑倪B接方式有螺紋、承插焊或法蘭供選擇。
網目選擇
30X30編織濾網（僅限鑄鐵系列過濾器）或.045沖制不銹鋼濾網。其他濾網材料、目數和沖孔也可提供。螺紋型濾網限位器易于安裝和拆卸直螺紋結構和法蘭螺栓結構意味著在合適的墊片配合下，只需較小的力矩即可緊固或拆卸，而且“凍住”的危險較之不易分開的淬火管螺紋小得多。
