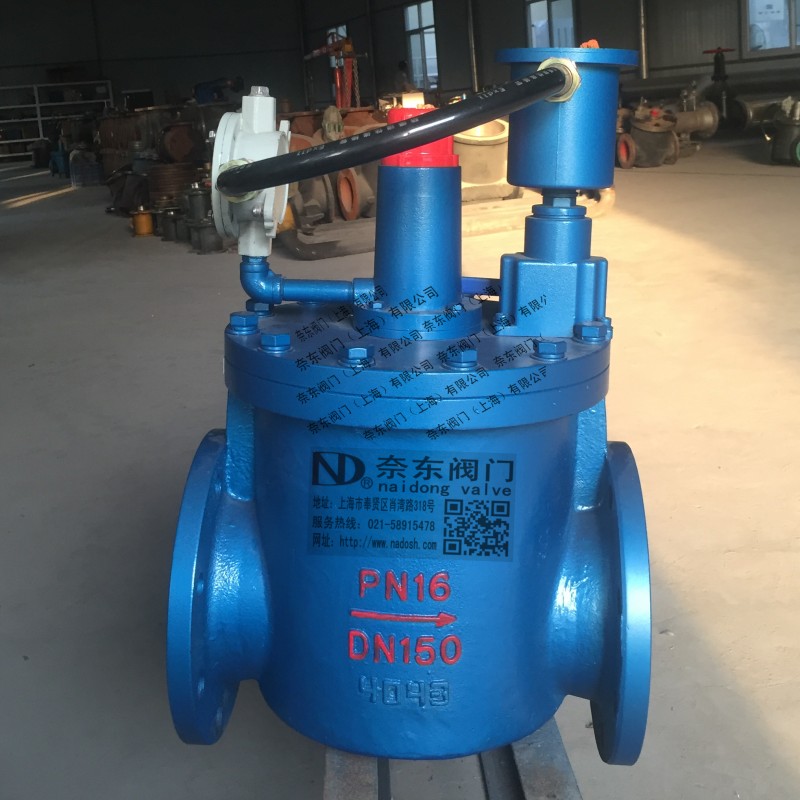

****緊急切斷閥、油庫緊急切斷閥、儲罐緊急切斷閥概述
NDFB41系列緊急切斷閥（以下簡稱切斷閥）是本公司研制的一種新型緊急切斷閥，是用來預防油庫發生油液泄漏，油罐油液發生溢油、火災、爆炸等安全事故的可靠的必不可少的按照保障裝置。對于保障財產和人身安全起著特別重要的作用，它與液位儀、可燃?xì)怏w報警燈相關安全儀器聯動，當油庫或化工廠（庫）發生安全事故時，切斷閥通過獲得報警輸出的型號或緊急停電將快速關閉，切斷油液或化工液體，從而防止事故再次升級的可能性。
二：****緊急切斷閥適用范圍及用途
本產品適用于油庫、化工廠（庫）內的油罐進出油管道，當油液或化工液體發生外溢泄漏、火災時，緊急關閉切斷閥，切斷油液或危險化學品液體。減少因泄漏造成爆炸事故及火災事故的發生，確保國家和人民的生命財產安全。
三：****緊急切斷閥主要技術參數
產品型號：NDFB41-16
公稱通徑：DN100 DN150 DN200 DN250 DN300
結構形式：活塞式
適用介質： 油品 化學品 水 液化氣
****等級: ExdIIBT4 GB
防護等級：IP65
工作壓力：0.01～1.6 Mpa
工作電壓：AC220V±10% 和DC24V±10%
最小壓差：0.01 Mpa
閥體材質：鑄鋼（根據用戶要求可定制不銹鋼閥體）
電氣接口：G1/2
法蘭標準及等級：GB/T9119-2010 JB/T79 PN16
四：****緊急切斷閥工作環境條件
1.切斷閥適用于II類B級表面溫度不高于T4組的爆炸性混合物的場所，如汽油、煤油、柴油、航煤油、粘度不大于恩氏潤滑油及化工液體等。
2.電源電壓波動不得超過額定電壓的±10%
3.進口管道必須設置過濾裝置
4.環境溫度-40℃～+55℃
5.環境濕度不大于90%
五：急切斷閥產品結構特征
結構形式：活塞式
六：緊急切斷閥安裝
- 打開包裝箱，所先檢查裝箱單與實物是否一致，與訂購的產品型號、規格、參數是否一致，是否有產品合格證。檢查產品在裝運過程中是否有損壞或殘缺，如有不符合項請與公司直接聯系。
- 請按安裝示意圖安裝，出油管線安裝切斷閥要低于出油管線800mm，避免油罐油液排放困難。為了便于拆卸檢查，請?jiān)O(shè)置旁通管道。
- 切斷閥應水平安裝使用，閥體箭頭應與介質流向一致。
- 切斷閥的連接形式為法蘭連接，具體尺寸見法蘭尺寸圖，法蘭標準為GB/T9119-2010，法蘭間螺栓硬均為緊固。
- 切斷閥與管線連接牢固后，通過****接線盒電器接口G1/2接頭用6芯6*1mm2(3芯3*1mm2)耐油性能好的塑料護套絕緣電纜線（RVV型）與電氣控制裝置接通。
- 電源與電氣控制裝置設在非爆炸性危險場所內。
- 接線：接線見電氣原理圖。
七：****緊急切斷閥工作原理
切斷閥為常閉型，安裝與油罐管道進口發德上方和出口閥的下方。油液正常通過時，可實現自動控制或手動控制，當使用自動控制時可與油泵電機控制、液位儀控制、可燃?xì)怏w報警器控制等相關安全儀器相互聯動，當液位高位報警，可燃?xì)怏w報警或其它安全事故時，切斷閥通過獲取到的相關報警信號，將油源或危險化工液體緊急切斷，緊急切斷閥將快速關閉。從而防止了事故再次升級的可能，此閥為安全閥，不可當做工作閥。
手動控制是用來臨時應急使用，如調試時使用。如調試結束后應把手動閥關閉！一般情況下不得使用，以免造成控制失控。
