 供應信息-二片式美標高平臺法蘭球閥150LB

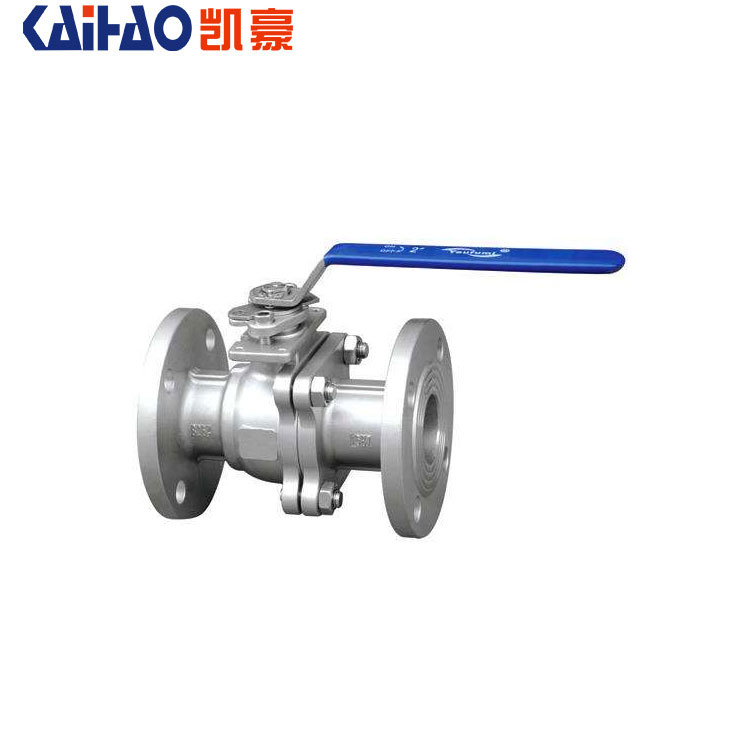

二片式美標高平臺法蘭球閥150LB

二片式美標高平臺法蘭球閥150LB
價格說明： 50元/臺
在線詢盤

最小起訂： 10臺 聯系電話： 13868880867
所在地區： 浙江 溫州市 發布時間： 2025年2月12日
供貨能力： 10000臺 有效時間： 2026年2月12日


二片式美標高平臺法蘭球閥150LB 　
品牌 法蘭美標碳鋼球閥 型號 Q41F-150LB Q41F-300LB
材質 鑄鋼 結構形式 浮動球閥，固定球閥
連接形式 法蘭 通道位置 直通式
公稱通徑 DN15-DN600 mm 壓力范圍 150LB-600LB Mpa
適用介質 水，油品 適用溫度 -46-200 ℃
適用范圍 水處理，化工 ，電廠，石油管道 產品別名 美標鑄鋼法蘭球閥


法蘭美標碳鋼球閥參考圖：
美標鑄鋼球閥系：Q41 F/ W/ Y-按材質分： 美標球閥，美標不銹鋼球閥
1．材質有:鑄鋼（A216，WCB，A105；不銹鋼（F304-CF8，F316-CF8M，F304L-CF3M，F316L-CF3），301，304-CF8，304L-CF3，316-CF8M，316LCF3M，321；低溫剛，鉻鉬鋼等
2．規格：DN15~DN800
3．標準：API,ANSI美標
4．壓力： 150LB-900LB
5．連接:法蘭
6．品牌：凱豪閥門
7．工作溫度：碳鋼-29℃～425℃；不銹鋼-40℃～550℃；低溫剛-46℃～350℃，鉻鉬鋼-29℃～550℃
8．類型：直通式
9.介質：水，油品，蒸汽-碳鋼+Stellite/鉻鉬鋼；硝酸，醋酸類等-不銹鋼；丙烷，乙烯等-低溫剛；
10.外型：重型/中型
11.型號：Q41F-150LB，Q41FW-150LB，Q41Y-150LB，Q41F-300LB，Q41H-300LB，Q41Y-300LB，Q41W-600LB，Q41H-600LB，Q41Y-600LB，Q347W-900LB，Q341H-900LB，Q347Y-900LB
12.密封：PTFE，PPL，硬密封

Q41F-150LB/300LB/600LB/900LB美標鑄鋼球閥先進的閥座，聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。 適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。 適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等。 公稱通徑：DN 15-600 1/2"～32"
■技術規范：
球閥類型 Design and Manufacture 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗
對分式法蘭球閥 BS5351 ANSI B16.10 ANSI B16.5 ANSI B16.34 API1598
固定式法蘭球閥 API 6D API16D
■性能規范：
公稱壓力PN(Lb) 強度試驗 水密封試驗

 氣密封試驗
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.1 450 2.2 315 0.5-0.7 60-100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630
■主要零件材料：
閥體 WCB CF8 CF8M CF3 CF3M
球 2Cr13 304 316 304L 316L
閥桿 2Cr13 304 316 304L 316L
閥座 聚四氟乙烯  不銹鋼/聚四氟乙烯  對位聚苯
墊片 聚四氟乙烯  不銹鋼/柔性石墨  齒型墊片
   閥桿座      聚四氟乙烯  不銹鋼/柔性石墨
填料 聚四氟乙烯   增強柔性石墨
填料壓蓋 WCB 304 316 304L 316L
溫度   ≤150
介質 水 油品 蒸汽 醋酸類 硝酸類
■主要外形尺寸：                  美標球閥Q41F-150LB
DN 150Lb    150LbP    150LbR 重量Weight
mm in L D D1 D2 b n-φd H D0
15 1/2 108 89 60.5 35 11.5 4-15 59 130 2.2
20 3/4 117 98 70 43 11.5 4-15 63 130 3.0
25 1 127 108 79.5 51 12 4-15 75 160 4.5
32 11/4 140 117 89 64 13 4-15 75 160 5.5
40 11/2 165 127 98.5 73 15 4-15 95 230 7.0
50 2 178 152 120.5 92 16 4-19 107 230 9.5
65 11/2 190 178 139.7 105 18 4-19 142 400 15
80 3 203 190 152.5 127 19 4-19 152 400 19
100 4 229 229 190.5 157 24 8-19 178 700 33
125 5 256 254 215.9 186 24 8-22 252 1100 58
150 6 394 279 241.5 261 26 8-22 272 1100 93
200 8 457 343 298.5 270 29 8-22 342 1500 160
250 10 533 406 362 324 31 12-25 345 1500 200
美標球閥   300Lb   300LbP    300LbR
15 1/2 140 95 66.5 35 14.3 4-15 59 130 2.5
20 3/4 152 117 82.5 43 15.9 4-19 63 130 3.5
25 1 165 124 89 51 17.5 4-19 75 160 5.5
32 11/4 178 133 98.5 64 19.1 4-19 75 160 4.0
40 11/2 190 156 114.5 73 20.7 4-22 95 230 10.0
50 2 216 165 127 92 22 8-19 107 230 14.5
65 11/2 241 190 149 105 25 8-22 142 400 23.5
80 3 283 210 168 170 29 8-22 152 400 30
100 4 305 254 200 157 32 8-22 178 700 55
125 5 381 279 235 186 35 8-22 252 1100 81
150 6 403 318 270 216 37 12-22 272 1100 118
200 8 502 381 330 270 41 12-25 342 1500 200
250 10 568 444 387.5 324 48 16-29 345 1500 250
美標球閥 Q41F-600LB  600Lb   600LbP    600LbR
15 1/2 165 95 66.5 35 14.3 4-16 59 160 7.5
20 3/4 190 117 82.5 43 15.9 4-19 63 160 10.5
25 1 216 124 89 51 17.5 4-19 75 230 14.5
40 11/2 241 156 114.5 73 22.3 4-22 95 400 18.5
50 2 292 165 127 92 25.4 8-19 107 700 25
100 4 432 273 216 157.2 38 8-25 178 1100 76
125 5 508 330 267 186 44.5 8-29 25.5 1100 102
特點:
①產品的設計，制造符合美國國家標準ANS1B16.34，美國石油學會標準AP1608、AP16D要求。
②所有閥門流體阻力最小。
③開閥速度快吸旋900即可完成開關。
④閥座材料采用聚四氟乙烯、摩擦系數小密封可靠啟閉輕松。
⑤球體在閥座之間的運動帶有擦拭作用，故可適用帶懸浮顆粒的介質。
⑥閥桿帶有上密封，并采用倒裝式結構，可防止在介質壓力作用下閥桿沖擊。
⑦根據用戶需要可設有防靜電，耐火和防止誤操作的鎖定機構。
⑧根據開閉力的需要可浮動球或固定球，固定球球閥其閥座地浮動的，依靠介質壓力在閥座上產生的活塞效應實現密封，減輕了開閉力。 標準（防火、防靜電）


訂貨須知：
一、① 法蘭美標碳鋼球閥 產品名稱與型號
法蘭美標碳鋼球閥口徑
③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱豪閥門公司法蘭美標碳鋼球閥型號，請按 法蘭美標碳鋼球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱豪閥門公司專家為您審核把關。
感謝您訪問我們的中國·凱豪閥門官方網站如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
