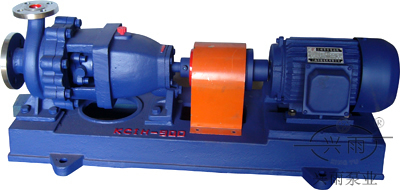

IH型單級化工離心泵
|
|
價格說明：
電話咨詢 |
|
| |
|
| 最小起訂：
0臺 |
聯系電話： 86-0713-6263860 |
| 所在地區：
湖北 黃岡市
|
發布時間：
2025年4月1日 |
| 供貨能力：
0臺 |
有效時間：
2026年4月1日 |
| |
|
| |
|
IH型單級單吸懸臂式化工離心泵，是取代F型耐腐蝕離心泵的節能、換代產品，該產品廣泛用于化工、石油、冶金、造紙、食品、制藥、合成纖維等工業部門，用來輸送腐蝕性的或不允許污染的粘度類似水的液體。
IH泵輸送介質的溫度一般為-20℃~105℃，必要時采取適當?shù)睦鋮s措施，可輸送更高溫度的液體。
型號意義： 以IH50-32-160ASI-303為例:
IH——國際標準化工泵
50——泵吸入口直徑為50mm
32——泵排出口直徑為32mm
160——葉輪的名義直徑為160mm
A——葉輪外徑切割代號
SI——密封形式SI為單端面內裝式機械密封
303——泵觸液零件的材料代號：ZG1Cr18Ni9
性能范圍： 流量:6.3～400m3/h
揚程:55～125m
口徑:50~200mm
結構特點： IH型化工泵主要零件有泵體、葉輪、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸和懸架等。
泵的結構特點是：泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接，把泵蓋夾緊在中間。泵體是軸向吸入，徑向排出，底腳支承式，可直接固定在底座上。懸架部件通過止口固定在中間支架上，并用懸架支架支撐在底座上。檢修時可以不拆卸進出口聯接管路、泵體和電機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件進行檢修。
泵通過加長聯軸器與電機聯接，從驅動端看，泵為順時針方向旋轉。 |
|
|
|
|
