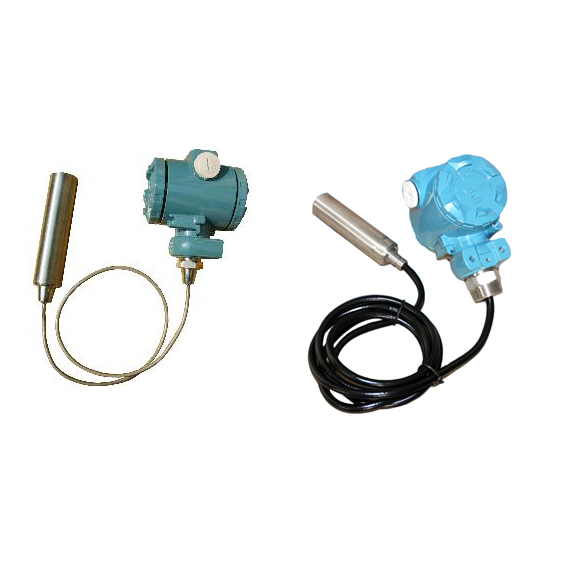

產品名稱：導壓式液位變送器（鎧裝式）
(氣體導壓式，用于高溫、腐蝕性液體污水等)
產品型號：YW-136
YW-136液位變送器（氣體導壓式，用于高溫、腐蝕性液體、污水等）的傳感器部分與信號處理電路在接線盒內部，由投入液體內的集氣筒內的氣體與介質接觸，通過導氣管將壓力傳遞給傳感器，避免了傳感器與被測介質的直接接觸，適應于高溫強腐蝕性等場合，有效地解決了高溫、腐蝕液體以及污水液位測量的難題。它特別適合于高溫、腐蝕性液體和污水的測量。
液位變送器選用ZX-800型壓力變送器為壓力測量部件，由集氣筒采集到液位壓力信號，傳送給壓力變送器，將壓力信號轉換為液位信號輸出。
壓力變送器與液位關系為： P=0.0098ρH+Pc
式中：P 壓強MPa; ρ 液體密度（g/cm3）;H 液面深度;Pc 液面壓力（常壓為0）
YW-136液位變送器主要特點:
l 傳感器不接觸被測介質，可靠性高
2 獨特的轉換電路，性能穩定
3 過電壓反極性保護
4 零位滿度現場可調節
5 穩定性好，優于0.2％FS/年
一、主要技術指標
供電電壓：12～36VDC（一般24VDC）
輸出信號：4～20mA 兩線制 或（1～5V、0～5V、0～10V、1～10V 三線制 或 Modbus RTU通訊協議
�。∕odbus serial RS485） ）智能型 4～20mA+Hart協議
負載電阻：0～750Ω（一般采用250Ω，見負載特性圖）
精度：±0.2％FS，可選±0.1％FS
工作溫度：-25～80℃
防護等級：IP68（與液體接觸部分）
環境溫度影響：0.15％FS/10K
****等級：a. 本安型iaⅡCT6 僅限****型產品
b. 隔爆型dⅡBT4 僅限****型產品
被測介質：液體、漿體（部分）
測量范圍：0～0.3米至0～600米更深量程可訂做
產品調節：零位、量程可調節
過壓極限：標定液位值的2倍
外磁場強度：≤400A/m
主體接液材質：316L不銹鋼
轉換器外殼：低銅鋁合金 涂層：環氧噴塑
中間電線材質：聚四氟乙烯（PTFE）
安裝固定：螺孔固定、螺紋固定、DN80法蘭等
重量：1.8kg（不計法蘭重量）
液位變送器應盡量安裝在溫度梯度和溫度波動
小的地方，同時還要避免振動和沖擊
請勿松動變送器上任何螺母，以免產品失效
直接投入使用，如被測液體有沉淀物，應將傳感器
提得稍高于池底（容器底），以免堵塞液位變送器
荒野山區使用，僅需可靠接地，獨有三重防雷設計。
