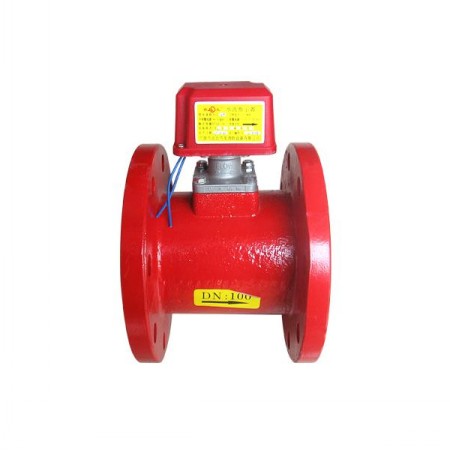

ZSJZ法蘭式水流指示器

工作原理及用途：

　ZSJZ水流指示器，用于自動噴水滅火系統，它可以安裝在主供水管或橫桿水管上，給出某一分區域小區域水流動的電信號，此電信號可送到電控箱，也可用于啟動消防水泵的控制開關。
   水流指示器系列產品，有帶延時電路ZSJZ(A型)和不帶延時電路的ZSJZ(B型),每種型號有：50、65、80、100、125、150、六種規格，供不同管道使用，帶延時電路的水流指示器，出廠時延遲時間調為30s, 如用戶需要其它時間，我公司可按要求供貨，連接方法有：管螺紋、焊接、法蘭三種型式供用戶選擇。以上五圖分別為螺紋型、焊接型、溝槽型、鞍座型、法蘭型

法蘭式水流指示器主要技術參數：

1、電壓： DC24v　　　　　　　2、控制容量：10w　　　　　　3、動作流量： 15-37.5Lmin
4、額定工作壓力：1.2Mpa　　5、延遲時間： 2-90s(可調)　　 6、耗電：＜200mA(報警時)

法蘭式水流指示器 安裝與維護：

1、 ZSJZ型〈螺紋式〉水流指示器安裝采用丁字管螺紋連接，將丁字管中間螺紋同水流指示器連接，其它兩端同管道連接，此產品適用于管徑50、65、80三種。
2、 .ZSJZ型〈焊接式〉水流指示器安裝采用在位置，按產品規格，分別鉆孔，然后將水流指示器底座取下焊接在管道上，去掉留在內臂鐵瘤，鉆孔尺寸80以下規格,鉆孔 33mm,100以上鉆孔48mm。
3、 ZSJZ型〈法蘭式〉水流指示器安裝采用三通法蘭直接同管道法蘭連接，適用于管徑100mm以上，三通管長度為180mm。
4、 接線、按線端“+"紅線接電源“+"DC24V,"-"端黑線接地線"常開"端黃線接報警系統信號端，"公共點“藍線為減少引線可同”+"端相接。
5、 連接水流指示器管路，必須保證同前后直管長度不小于管路直徑5倍，安裝時應保證水流指示器與管道中心水平面垂直，銘牌上的箭頭方向應與水流方向一致，水流指示口調試和定期檢查，可打開分區未端試驗裝置，放通水流進行模擬試驗，檢查水流指示器是否改造，若發現故障、應分別檢查水流指示器及報警裝置，排除故障，使系統處于伺服狀態。
