當前位置:中國泵閥網首頁 > 供應信息 > 氣動裝置 > JDGT系列氣動執行器
【 供應】 JDGT系列氣動執行器 普通會員

JDGT系列氣動執行器
價格說明: 268元/臺
在線咨詢
在線詢盤

最小起訂: 1臺 聯系電話: 86-0577-67327277
所在地區: 浙江 溫州市 發布時間: 2011年8月9日
供貨能力: 1000臺 有效時間: 2011年11月7日



永嘉久鼎自控設備有限公司

最新供應  公司介紹
聯 系 人: 曹春生 先生
經營模式: 生產型
主營生產: 氣動執行器、電動執行器、球閥、蝶閥、截止閥、止回閥、
公司網站:http://www.jiudingv.com
該企業共有 5 條與“氣動裝置”相關的供應信息 點擊查看更多

  詳細說明

JDGT系列氣動執行器產品屬性:
JDGT系列氣動執行器詳細說明:
久鼎自控
您的位置 : 首頁 > 產品展示 > 氣動閥門系列 > 氣動執行器 > 氣動執行器
氣動執行器
電話:0577-67327800 67327801(直線) 傳真:0577-67327802(傳真報價)
氣動執行器產品詳情
JDGT系列氣動執行器 一、 設計特點 1、 獨特的雙向行程調節; 2、 緊湊的雙活塞齒輪條式結構,齒合精確,輸出扭矩穩定; 3、 缸體為擠壓鋁合金,經硬質陽極氧化處理,表面質地堅硬,耐磨性強; 4、 活塞內帶機械道向和O型圈及軸承,避免非金屬和金屬接觸減少了摩擦系數; 5、 連接尺寸根據國際標準ISO521-DIN3337-VDI/VDE3845那幕而,可與絕大部分的普通氣動執行器互換; 6、 雙作用單作用(彈簧回位)型采用相同的主題和端蓋; 7、 所有運動部件均采用耐磨材料支承; 8、 供氣孔符合NAMUR標準,或帶符合NAMUR標準的轉接板。配板式電磁閥可直接安裝; 9、 獨特的位置指示器; 10、可根據需要配套安裝電磁閥、回信器、定位器(開度指示)、三聯件及手操機構。 二、 技術數據 1、 工作介質:干燥或潤滑氣體,非腐蝕性氣體 2、 氣源壓力:雙向回位4~8bar;彈簧回位5~8bar 3、 溫  度:-20℃ ~ +80℃ 4、 外行程調節:90℃ ±4℃ 5、 內行程調節:90℃ ±4℃ 三、 操作原理
雙動(頂視圖) 彈力恢復(頂視圖)
端口“B” 端口“A” 端口“B” 端口“A” 端口“B” 端口“A” 端口“B” 端口“A”
端口A氣體區使活塞離開,朝底段位置移動,氣體從端口B排出。 端口B的氣體區使活塞朝中心移動,氣體從端口A排出。 端口A的氣體區動活塞離開,朝底端位置移動壓縮彈簧,從端口B排出氣體。 氣源停止和斷電,彈簧驅動活塞朝中心位置移動,將氣體從端口A排出。
四、 主要零件材
零件序號 品名 數量 保護 材料
01 主體 1 鋁合金型材 硬質陽極氧化
02 活塞 2 鋁合金 -
03 端蓋 2 鋁合金 環氧涂層
04 驅動器 1 中碳鋼 鍍鎳磷
·05 軸承-主體 2 尼龍 -
·06 軸承-襯套頂端 1 尼龍 -
·07 軸承-襯套底端 1 尼龍 -
·08 推力墊圈 1 尼龍 -
·09 插頭 2 丁腈橡膠 -
10 外衡程螺絲 2 不銹鋼 -
10A 內衡程螺絲 2 不銹鋼 -
·11 O型螺絲 4 丁腈橡膠 -
11A 墊圈 4 不銹鋼 -
12 螺母螺絲 4 不銹鋼 -
13 端螺栓 8 不銹鋼 -
·14 O型圈端蓋 2 丁腈橡膠 -
·15 O型圈活塞 丁腈橡膠 -
·16 軸承活塞 2 尼龍 -
17 負荷彈簧 最大值6+6 特殊鋼 特殊保護
18 彈簧夾 1 不銹鋼 -
·20 O型圈軸承頂端 1 丁腈橡膠 -
·21 O型圈軸承頂端 1 丁腈橡膠 -
·22 O型圈軸承底端 1 丁腈橡膠 -
·23 O型圈軸承底端 1 丁腈橡膠 -
五、主要外形尺寸圖
型號 GT52 GT63 GT83 GT110 GT127 GT160 GT190 GT210 GT255 GT300
A 94 108 128 160 180 228 257 285 332 380
C 50 60 65 90 103 812 1 268 324 374
D 20 20 20 20 20 30 30 30 30 30
фE 12 12 18 25 30 45 50 65 65 75
F 80 80 80 80 80 130 130 130 130 150
G F03-36 F05-50 F05-50 F07-70 F07-70 F10-102 - - F16-165- F16-165
H F05-50 F07-70 F07-70 F10-102 F10-102 F12-125 F12-125 F14-120 200*140 200*140
I M5×8 M6×10 M6×10 M8×12 M8×12 M10×16 - - M20×24 -
J M6×10 M8×12 M8×12 M10×16 M10×16 M12×20 M16×24 M16×24 M20×24 M20×28
□K 11×11 14×14 17×17 22×22 22×22 27×27 36×36 36×36 46×46 46×46
L 130 140 186 254 296 384 501 533 589 638
L1 - - - - - - - - 722 793
M 12 12 18 25 30 45 50 55 65 75
S 10 10 13 16 19 28 28 28 28 28
P×深 8×12 10×15 10×16 14×22 20×24 28×30 28×0 32×34 40×40 40×40
Q 12 16 16 22 30 42 42 48 60 80
фR 12.7 12.7 15.9 19.1 22.3 28.6 28.6 31.8 33.4 41.3
T 14.2 14.2 18.4 21.6 24.8 32.1 32.1 35.3 37.4 45.3
фT 24 24 32 47 53 66 89 89 119 135
Z 3 3 5 5 5 8 8 8 10 12
Y(深) 32 32 32 45 45 45 45 45 50 65
氣源接口 G1/8″ G1/8″ G1/8″ G1/4″ G1/4″ G1/4″ G1/4″ G1/4″ G1/4″ G1/4″
L為單作用長度,L1為雙作用長度。單位:mm
本頁關鍵詞:氣動執行器

  相關產品 查看更多>>

不銹鋼氣動執行器
不銹鋼氣動執行器

GT氣動執行器
GT氣動執行器

AT氣動執行器機構
AT氣動執行器機構

Q641F-10
Q641F-10

ZS氣動執行器
ZS氣動執行器

DISK靜電噴漆霧化器
DISK靜電噴漆霧化器

宏華絞車離合器LT1170-250T寶雞鉆機傳動離合器LT600-125T
宏華絞車離合器LT1170-250T寶雞鉆機傳動離合器LT600-125T

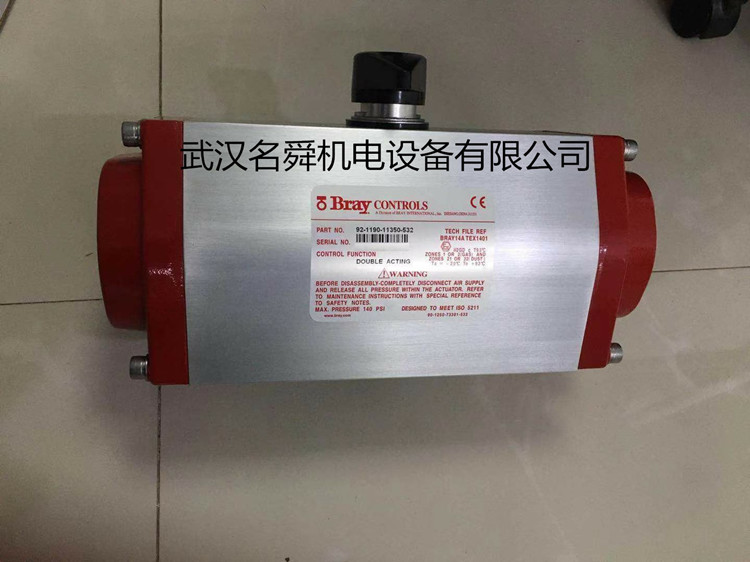

92-2550-11350-532氣動執行器美國博雷bray
